海水・淡水 ステンレス製埋設型プール照明 淡水 ステンレス製埋設型プール照明 PAR56型 プール専用照明 壁面実装型プール照明 取付簡単



  オールステンレス製埋め込み型 (SUS316L 海水・淡水両用 水深 < 1m )



KAPEGO社製のプール用照明機器、B4/C4シリーズは、ランプの前面カバーとボディ本体の両方がSUS316L材料を使用しており、海水内での使用も可能になった高品質な
LED照明です。出力やサイズのラインアップも多く、色温度の選択も CW(6000K) WW(3000K) 電球色(2000K) と幅が広くなりました。単色カラーの選択の可能で、
RGB 3in1 のフルカラーモデルも そろっており、バランスのとれた品揃えにゆるぎない実績が人気の秘密です。



1) 主な利用目的と設置方法

 ホテルや公営施設などのプールや水盤への設置にも適した、プール内壁面に埋め込み、壁面上に突起などの出ない安全設計。
 本体材料と前面パネルの材料にSUS316Lを採用し、海水プールでの使用に適用する。

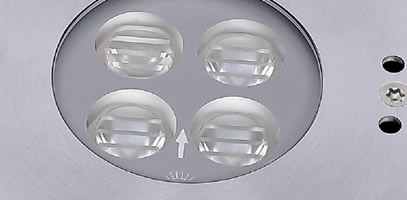

 設置深度は1mまで対応し、設置位置によって光を強く出す「左右対称レンズ」と下方向にのみに光を集中させる「非対称レンズ」の選択が可能です。

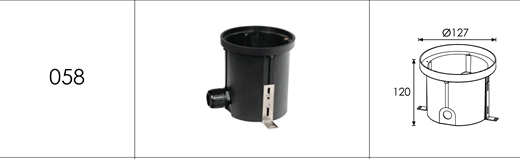

      埋め込みの際に使用する「マウントスリーブ」は機種ごとに専用のスリーブが添付されています。





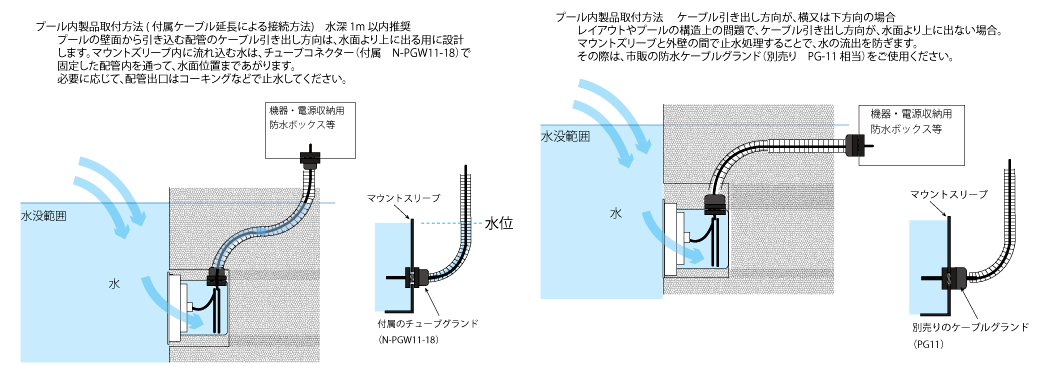

      プール用の埋め込み型照明の設置方法 ( インストール手順 PDF )

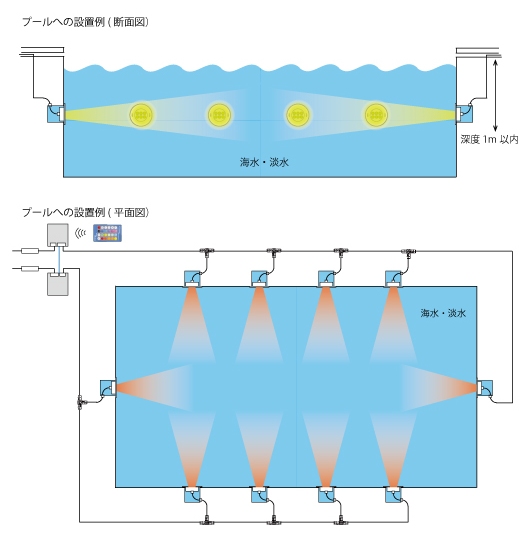

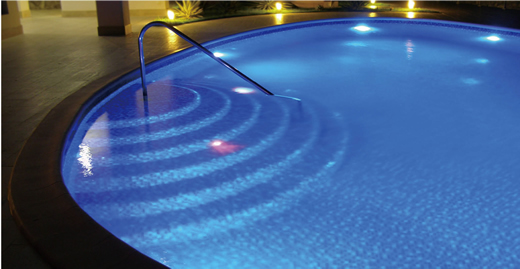

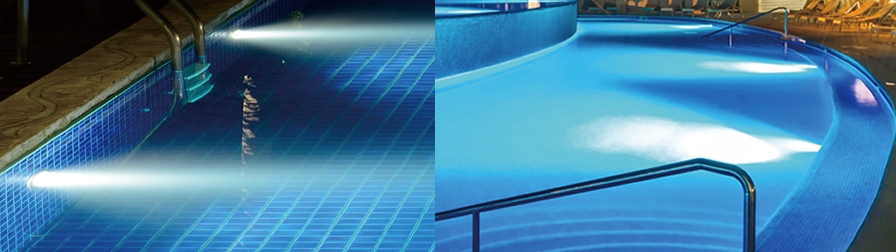

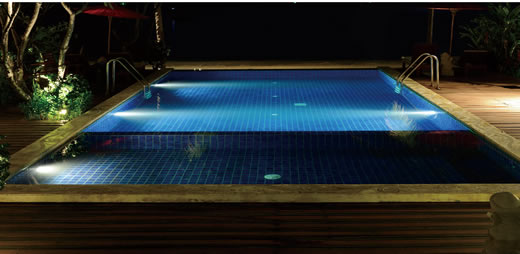

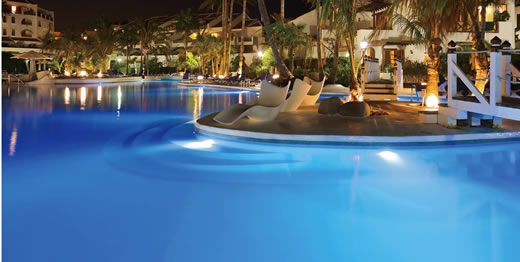

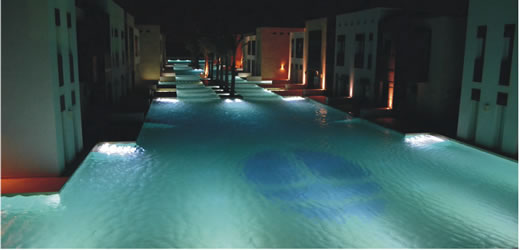

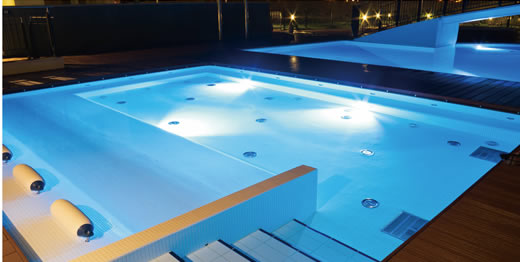

   対称レンズを使用して設置した例



      少し深めの位置に設置して、より広く・より遠くまで光を届けたいケース、またはRGBフルカラー演出を行う場合などに使用されます。

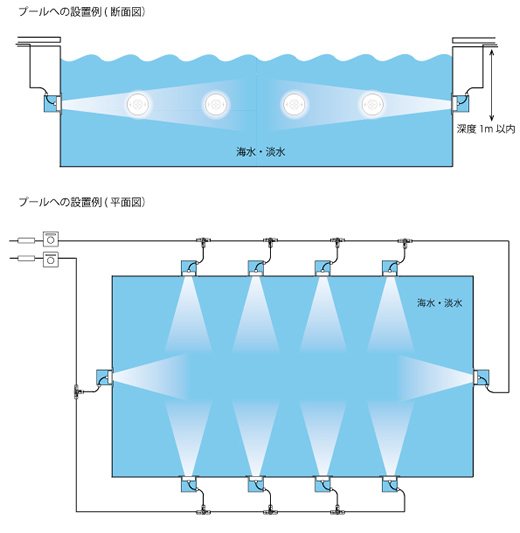

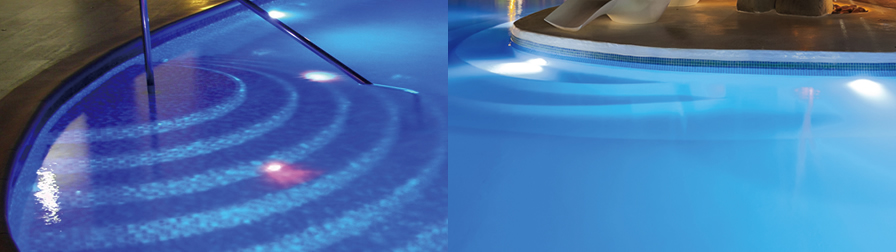

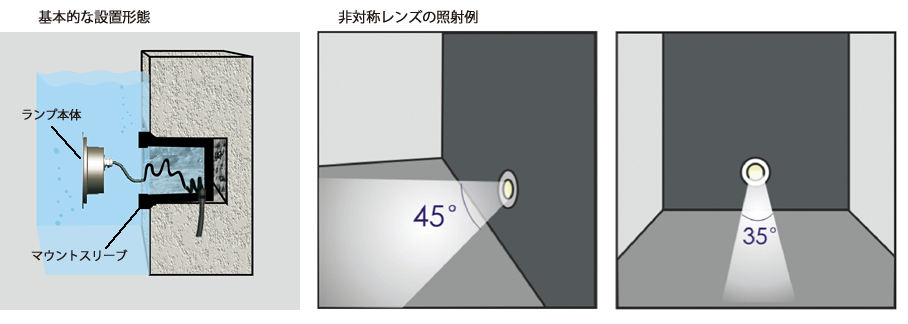

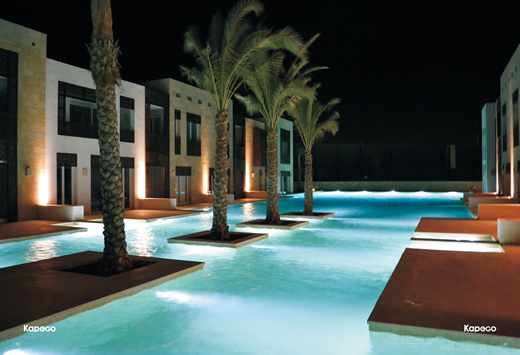

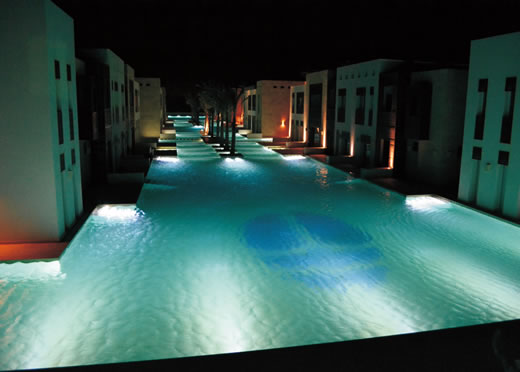

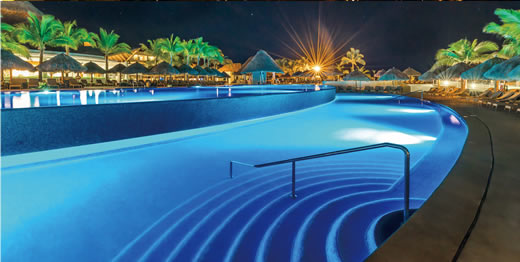

    非対称レンズを使用した設置例





      比較的浅めに位置に設置し、プール使用者が泳いだり、プールへの出入り時にあまり光が眩しくないように、水平面より下方向に集中して光を照射する
      ときに使用されます。



2) 周辺機器との接続構成



  シングルカラーLEDを複数台接続する場合 CW(6000K) WW(3000K) 電球色(2000K)

● 通常制御

プール用で、シングルカラーLEDの接続は、2Cのゴムシ−スケーブルを使用します。ゴムシースケーブルは機械特性・環境特性に優れているので、水中に没した状態での連続しようにも耐えます。

複数台のLEDをひとつのプールに設置する場合、DC接続では、左図の様に距離による電力ロスを軽減するため、T型防水コネクターなどを使用した途中分岐による複数接続が効率的です。

DC24Vの場合、導体径が1mm2や0.75mm2では、最長20mで、最大接続数を6台以下にすることで、安定した点灯状態を確保できます。

配線途中で中継接続ができない場合、分電盤などからパラレルで接続した場合、総延長距離が長くなり、正常点灯できなくなる事があります。その場合は、1ラインごとにLED電源を設置してください。


● 調光制御

B4シリーズのプール用LEDでは、外付けのDC入力型PWM方式の調光制御器を使用することにより、全体一括での調光制御が可能となります。

LED電源から、DC電源を入力し、V+/V-の出力ポートにランプを接続することで、実現します。この場合、LED電源の容量と調光制御器からランプまでの距離に注意を払う必要があります。



環境やその他条件により、異なる場合もあります。
お気軽にご相談ください。



  RGBフルカラーLEDを複数台接続する場合

プール用で、RGBフルカラーLEDの接続は、4C(V+/R/G/B)のゴムシ−スケーブルを使用します。ゴムシースケーブルは機械特性・環境特性に優れているので、水中に没した状態での連続使用にも耐えます。

複数台のLEDをひとつのプールに設置する場合、DC接続では、左図の様に距離による電力ロスを軽減するため、T型防水コネクターなどを使用した途中分岐による複数接続が効率的です。

DC24Vの場合、導体径が1mm2や0.75mm2では、最長20mで、最大接続数を6台以下にすることで、安定した点灯状態を確保できます。

配線途中で中継接続ができない場合、分電盤などからパラレルで接続した場合、総延長距離が長くなり、正常点灯できなくなる事があります。その場合は、1ラインごとに RGB コントローラーとLED電源を設置してください。
複数の RGB コントローラーを同期運転するためには、左図のように「マスター機」と「スレーブ機」をUTPケーブルで接続することで、全ての照明機器の色変換を「同期」させることができます。

 主なRGB制御機器



環境やRGBランプの種類によって内蔵ドライバーの違い、その他条件により、対応が異なる場合もあります。
お気軽にご相談ください。





3) 適用製品と特徴





B4XC0419 RGBW 4in1 12W B4YB0619 RGBW 4in1 18W B4ZB1219 RGBW 4in1 36W B4FB1819 RGBW 4in1 54W


B4AC0157 A4AA0357  A4AA0304 RGB 3in1 LF-UW3W316X  R+G+B
照射角度 10° 30° 45° 60° 90°


2W(1x2W) 小型  Φ44.5mm
水中スポットライト 単色
6W(3x2W) 小型   Φ98mm
水中スポットライト A4AAシリーズ
3W  Φ52mm

シングルカラー

消費電力:1x2(2W)
入力電圧:DC24V
定格電流:87mA
単色CW:102lm   WW:94 lm
2000K/3000K/6000K
その他単色:青・緑・赤・黄

シングルカラー
消費電力:3x2W(5.9W)
入力電圧:DC24V
定格電流:245mA
単色CW:466 lm   WW:383 lm
2000K/3000K/6000K
その他単色:青・緑・赤・黄

RGB
消費電力:3x2W(5.6W)
入力電圧:DC24V
定格電流:234mA
RGB 3 in  180 lm

シングルカラー
消費電力:1x3W(3W)
入力電圧:AC12V/DC12V
単色:2700-3000K/ 4000-4500K
5000-5500K/ 6000-6500K
    青・緑・赤・黄

R+G+B
消費電力:1x3W(3W)
入力電圧:DC12V
3ch R/G/B/V+
コントローラー別売り



B4XC0457  B4XC0418 RGB 3in1
C4XC0457 非対称レンズ搭載
B4YB0657  B4YB0618 RGB 3in1
C4YB0657 非対称レンズ搭載
B4ZB1257  B4ZB1816 RGB 3in1
C4ZB1257 非対称レンズ搭載
B4YB0657  B4YB0618 RGB 3in1
C4YB0657 非対称レンズ搭載
8W(4x2W)    Φ135mm
水中スポットライト B4XCシリーズ
12W(6x2W)   Φ185mm
水中スポットライト B4YBシリーズ
24W(12x2W)    Φ205mm
水中スポットライト B4ZBシリーズ
36W(18x2W)    Φ250mm
水中スポットライト B4FBシリーズ

シングルカラー
消費電力:4x2W(8.9W)
入力電圧:DC24V
定格電流:371mA
単色CW:595lm WW:500 lm
2000K/3000K/6000K
その他単色:青・緑・赤・黄

RGB
消費電力:4x2W(15W)
入力電圧:DC24V
R 200mA G 215mA B 215mA
RGB 3 in  162 lm

シングルカラー
消費電力:6x2W(16.8W)
入力電圧:DC24V
定格電流:700mA
単色CW:1234 lm   WW:906 lm
2000K/3000K/6000K
その他単色:青・緑・赤・黄

RGB
消費電力:6x2W(17.5W)
入力電圧:DC24V
R 300mA G 350mA B 350mA
RGB 3 in 420 lm

シングルカラー
消費電力:12x2W(28.8W)
入力電圧:DC24V
定格電流:1200mA
単色CW:2067 lm   WW:1610 lm
2000K/3000K/6000K
その他単色:青・緑・赤・黄

RGB
消費電力:12x2W(33.6W)
定格電流:R 300mA G 350mA B 350mA
入力電圧:DC24V
RGB 3 in 1 726 lm

シングルカラー
消費電力:18x2W(45.6W)
入力電圧:DC24V
定格電流:1900mA
単色CW:2905 lm WW:2298 lm
2000K/3000K/6000K
その他単色:青・緑・赤・黄

RGB
消費電力:18x2W(52W)
入力電圧:DC24V
定格電流:R 630mA G 770mA B 770mA
RGB 3 in 1 990 lm




RS-RP9W316X RGB
RS-RP18W316X RGB RS-RP27W316X RGB RS-RP36W316X RGB

消費電力:3x3W(9W)
入力電圧:AC12V/DC12V
単色:2700-3000K 4000-4500K
5000-5500K 6000-6500K
青・緑・赤・黄
RGB 3in1 DMX512
3ch V+/V-/D+/D-
(DMXデコーダー内蔵)
コントローラー別売り

本体:Φ113.5/143.5x170mm
重量:2kg
照射角度 25° 40

消費電力:6x3W(18W)
入力電圧:AC12V/DC12V/DC24V
単色:2700-3000K 4000-4500K
5000-5500K 6000-6500K
青・緑・赤・黄
RGB 3in1 DMX512
3ch V+/V-/D+/D-
(DMXデコーダー内蔵)
コントローラー別売り

本体:Φ128/158x150mm
重量:2.1kg
照射角度10° 30° 45° 60° 90

消費電力:9x3W(27W)
入力電圧:AC12V/DC12V/DC24V
単色:2700-3000K 4000-4500K
5000-5500K 6000-6500K
青・緑・赤・黄
RGB 3in1 DMX512
3ch V+/V-/D+/D-
(DMXデコーダー内蔵)
コントローラー別売り

本体:Φ153.5/183.5x150mm
重量:2.7kg
照射角度10° 30° 45° 60° 90

消費電力:12x3W(36W)
入力電圧:AC12V/DC12V/DC24V
単色:2700-3000K 4000-4500K
5000-5500K 6000-6500K
青・緑・赤・黄
RGB 3in1 DMX512
3ch V+/V-/D+/D-
(DMXデコーダー内蔵)
コントローラー別売り

本体:Φ180/210x150mm
重量:2.7kg
照射角度10° 30° 45° 60° 90


RS-RP45W316X RGB RS-RP64W316X RGBW RS-RP54W316X RGB RS-RP72W316X RGBW

消費電力:15x3W(45W)
入力電圧:AC12V/DC12V/DC24V
単色:2700-3000K 4000-4500K
5000-5500K 6000-6500K
青・緑・赤・黄
RGB 3in1 DMX512
3ch V+/V-/D+/D-
(DMXデコーダー内蔵)
コントローラー別売り

本体:Φ180/210x150mm
重量:2.7kg
照射角度10° 30° 45° 60° 90

消費電力:16x4W(64W)
入力電圧:DC24V
RGB W  4in1 DMX512
3ch V+/V-/D+/D-
(DMXデコーダー内蔵)
コントローラー別売り

本体:Φ180/210x150mm
重量:2.7kg
照射角度10° 30° 45° 60° 90

消費電力:18x3W(54W)
入力電圧:AC12V/DC12V/DC24V
単色:2700-3000K 4000-4500K
5000-5500K 6000-6500K
青・緑・赤・黄
RGB 3in1 DMX512
3ch V+/V-/D+/D-
(DMXデコーダー内蔵)
コントローラー別売り

本体:Φ195/225x150mm
重量:5kg
照射角度10° 30° 45° 60° 90

消費電力:24x3W(72W)
入力電圧:DC24V
RGB 3in1 DMX512
3ch V+/V-/D+/D-
(DMXデコーダー内蔵)
コントローラー別売り

本体:Φ195/225x150mm
重量:5kg
照射角度10° 30° 45° 60° 90


RS-RP96W316X RGBW

消費電力:24x4W(96W)
入力電圧:DC24V
RGB W  4in1 DMX512
3ch V+/V-/D+/D-
(DMXデコーダー内蔵)
コントローラー別売り

本体:Φ195/225x150mm
重量:5kg
照射角度10° 30° 45° 60° 90





HJ6006H
周囲動作温度 :  −20℃〜+40℃
HJ6006S
周囲動作温度 :  −20℃〜+40℃
HJ6006K
周囲動作温度 :  −20℃〜+42℃
HJ6007K
周囲動作温度 :  −20℃〜+42℃
高出力 6/9/12/18/25W
LED CREE LED 単色 RGB
光学レンズ :t=8mm 強化ガラス
照射角度 15/30/45/60/90º
本体:Φ195xH56mm
マウントスリーブ
Φ188xH75
高出力 12W
LED SMD5050/5730 EPISTAR 単色 RGB
光学レンズ :t=8mm 強化ガラス
光学レンズ :  照射角度 120º
本体:Φ195xH56mm
マウントスリーブ
Φ188xH75
3W 高出力LED  RGB
18W/35W/50W
光学レンズ :  照射角度 60º
本体:Φ195xH56mm
マウントスリーブ
188xH75mm
3W 高出力LED  RGB
18W/35W/50W 60度照射
光学レンズ :  照射角度 60º
本体:Φ270xH61mm
マウントスリーブ
260xH88mm




設置例)
