海水プール・淡水プール・水盤・池・噴水・滝・水路など・・・・・



海水・淡水 ステンレス製埋設型プール照明 淡水 ステンレス製埋設型プール照明 PAR56型 プール専用照明 壁面実装型プール照明 取付簡単


SUS/ABS製PAR56型埋め込み型(淡水用・ハロゲン交換 水深 < 40-50cm)



LEAF LIBERY社製のプール用照明機器、LF-PAR56シリーズは、製品のボディにSUS316材料を使用したモデルとABS樹脂材料を使用したモデルを用意しており、主に淡水
プールの壁面埋め込み用の照明として 利用可能な高品質LED照明です。
出力やサイズのラインアップも多く、照明の色は単色カラーの選択も含めて PW(6000-7000K) CW(6000-7000K) WW(3000-3500K)     と幅が広くなりました。
RGBフルカラーモデルでは、3in1LED搭載機種と RGB の単色チップを前面に同数並べた機種の2種類があります。

フルカラーモデルでは、制御方式が複数用意されており、DMXデコーダ内蔵モデル、自動色変換モデル、外付けRGBコントローラー対応モデルがあります。
それぞれ、目的と場所に応じて機種選定をしてください。

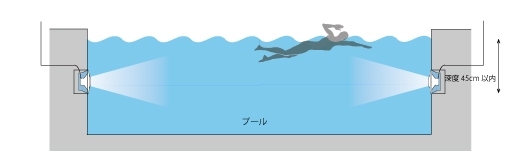

1) 主な利用目的と設置方法



     専用のニッチを使用すると既存のハロゲン照明との交換に適したサイズ。
     DMXデコーダ内蔵モデルがあり、DMX個別制御にも対応が可能。
     最大70Wの高出力型まであり、大型プールに適している。
     フルカラーモデルには、RGBタイプ、RGB3in1LEDタイプの2種類がある。
     調光制御時は注意が必要です。

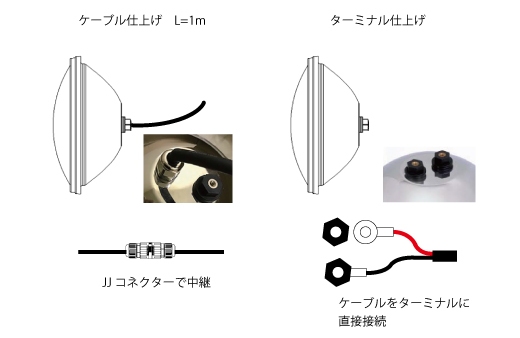

     ランプ本体の仕上げオプション

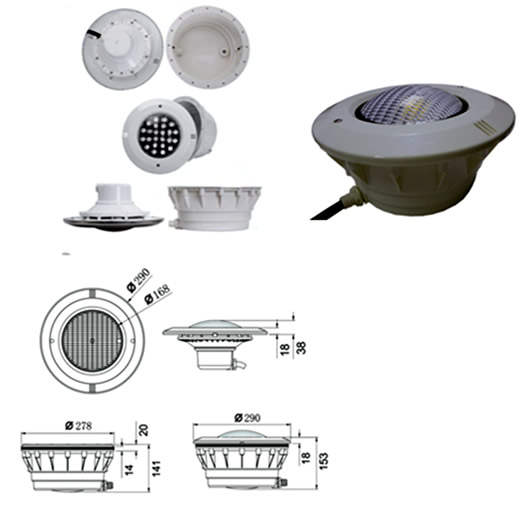

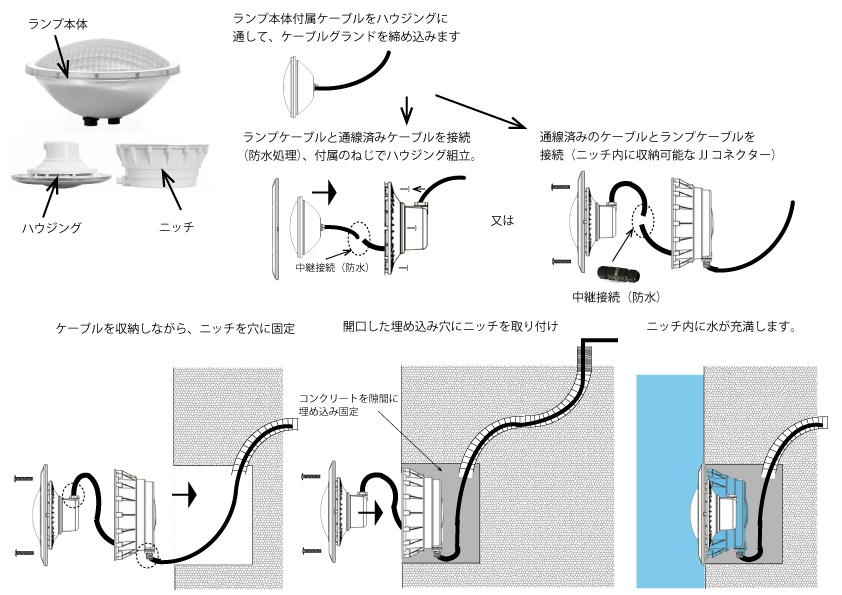

     コンクリートプール設置用 PAR56プールライトハウジング/ニッチ標準

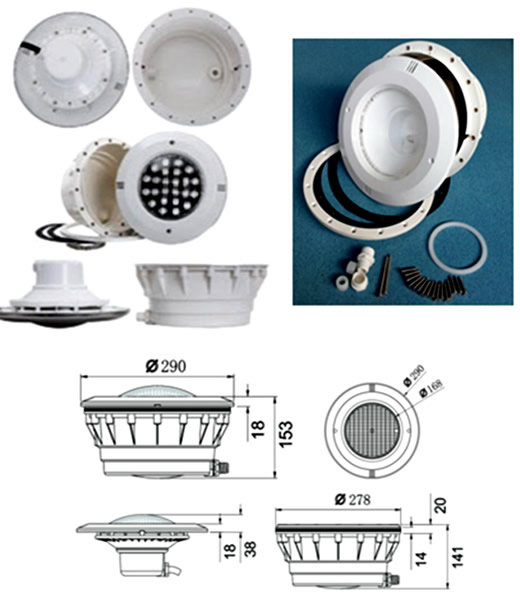

     ナイロンプール設置用 PAR56プールライト ハウジング/ニッチ(ライナー付き)





2) 周辺機器との接続構成







  シングルカラーLEDを複数台接続する場合 PW(6000-7000K) CW(6000-7000K) WW(3000-3500K)

● 通常制御

プール用で、シングルカラーLEDの接続は、2C又は3Cのゴムシ−スケーブルを使用します。ゴムシースケーブルは機械特性・環境特性に優れているので、水中に没した状態での連続使用にも耐えます。

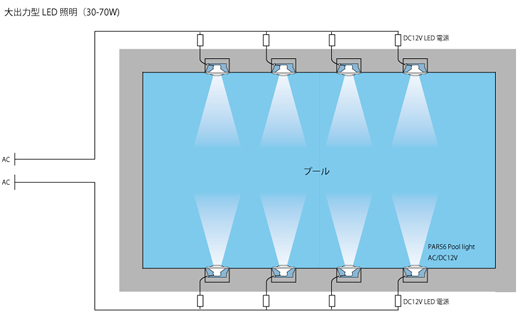

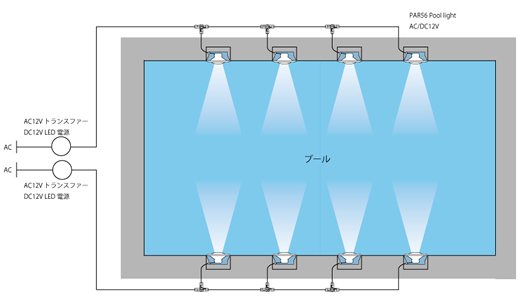

複数台のLEDをひとつのプールに設置する場合、AC12V又はDC12V接続では、左図の様に距離による電力ロスを軽減するため、T型防水コネクターなどを使用した途中分岐による複数接続が効率的です。

ランプ本体に付属可能なケーブルは、導体径が 1.25sq 程度です。距離を延長したい場合は、ランプにできるだけ近い場所(例:ニッチ内/ハウジング内)で、2mm2 以上の太径サイズをご利用ください。
また、1ライン上に接続可能なランプの台数も、ランプの負荷(W数)に依存するため、ケースバイケースでご相談ください。

配線途中で中継接続ができない場合、分電盤などからパラレルで接続した場合、総延長距離が長くなり、正常点灯できなくなる事があります。その場合は、1ラインごとにLED電源を設置してください。


● 調光制御

調光専用ドライバーを内蔵するため、調光対応希望の場合は、別途見積もり依頼してください。尚、調光方式は 0-10vDC調光となりますので、適応するLED電源と0-10vDC調光スイッチとの組み合わせが必須です。



環境やその他条件により、異なる場合もあります。
お気軽にご相談ください。

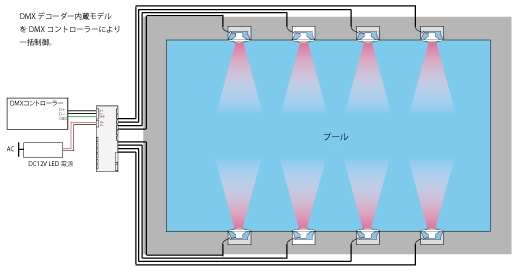

  RGBフルカラーLEDを複数台接続する場合

プール用で、RGBフルカラーLEDの接続は、5C(DMX D+/D-/GND 電源 V+/V-)、4C(V+/R/G/B)のゴムシ−スケーブルを使用します。ゴムシースケーブルは機械特性・環境特性に優れているので、水中に没した状態での連続使用にも耐えます。

 主なDMX制御機器


特殊なケースで、RGB変換プログラム内蔵ランプ(オートカラーモデル)を使用しますと、通常のAC/DC12Vを接続するだけで、  とグラデーションで色変換を繰り返します。

5Cケーブル:H07RN-F 5Cx0.75sq相当
4Cケーブル:H07RN-F 4Cx0.75sq相当
2Cケーブル:H07RN-F 2Cx1.25sq相当

複数台のLEDをひとつのプールに設置する場合、DC接続では、左図の様に距離による電力ロスを軽減するため、T型防水コネクターなどを使用した途中分岐による複数接続が効率的です。

DC24Vの場合、導体径が1mm2や0.75mm2では、最長20mで、最大接続数を6台以下にすることで、安定した点灯状態を確保できます。
出力の大きなモデルでは、接続ケーブルのサイズを更に太くする必要があります。
2-5sq程度のご利用を推奨します。

配線途中で中継接続ができない場合、分電盤などからパラレルで接続した場合、総延長距離が長くなり、正常点灯できなくなる事があります。その場合は、1ラインごとに RGB コントローラーとLED電源を設置してください。

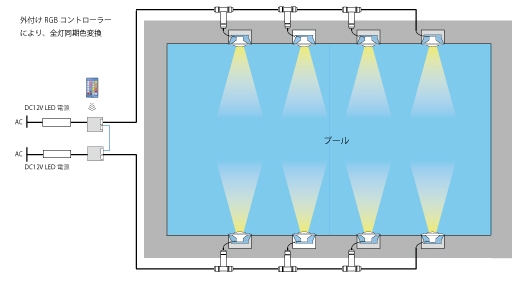

複数の RGB コントローラーを同期運転するためには、左図のように「マスター機」と「スレーブ機」をUTPケーブルで接続することで、全ての照明機器の色変換を「同期」させることができます。

 主なRGB制御機器



環境やRGBランプの種類によって内蔵ドライバーの違い、その他条件により、対応が異なる場合もあります。
お気軽にご相談ください。





3) 適用製品と特徴

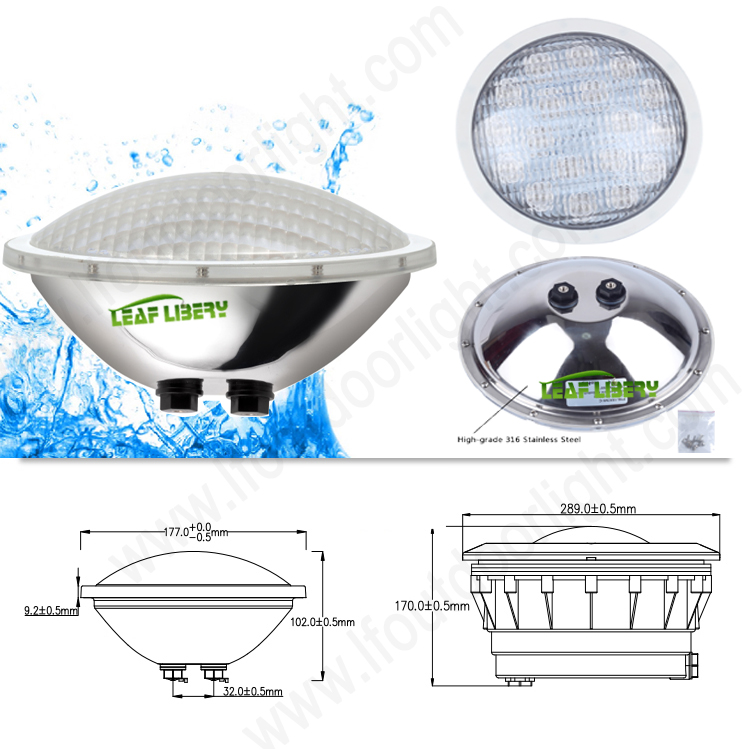

  ● SUS316ボディランプ

LF-PAR56B-18*3W LF-PAR56B-12*3W LF-PAR56B-18*1W LF-PAR56B-105S5
消費電力:18x3W(25W)
入力電圧:AC/DC12V
単色:白:2000 lm 赤・青・緑・黄
( RGB 3 IN 1 LED) 外付けコントローラー用
( RGB 3 IN 1 LED) DMXコントローラー用
消費電力:12x3W(21W)
入力電圧:AC/DC12V
( RGB 3 IN 1 LED) 外付けコントローラー用
( RGB 3 IN 1 LED) DMXコントローラー用
消費電力:18x1W(19W)
入力電圧:AC/DC12V
単色:PW:6000-7000K/1300lm
    CW:8000-12000K/1100lm
    WW:3000-3500K/1100lm
    赤・青・緑・黄
( RGB ) 外付けコントローラー用
( RGB ) DMXコントローラー用
消費電力:19W
入力電圧:AC/DC12V
単色:PW:6000-7000K/1200lm
    CW:8000-12000K/1000lm
    WW:3000-3500K/1000lm
    赤・青・緑・黄
( RGB ) 外付けコントローラー用
( RGB ) DMXコントローラー用
177ΦxH106mm
耐荷重:1kg
SS316/PC
照射角度 30/45/60°
177ΦxH106mm
耐荷重:0.9kg
SS316/PC
照射角度 30/45/60°
177ΦxH106mm
耐荷重:0.95kg
SS316/PC
照射角度 30/45/60°
177ΦxH106mm
耐荷重:0.9kg
SS316/PC
照射角度 120°

LF-PAR56B-315D5 LF-PAR56B-252D5

消費電力:19W
入力電圧:AC/DC12V
単色:PW:6000-7000K/1200lm
    CW:8000-12000K/1000lm
    WW:3000-3500K/1000lm
    赤・青・緑・黄
( RGB ) 外付けコントローラー用
( RGB ) DMXコントローラー用
消費電力:15W
入力電圧:AC/DC12V
単色:PW:6000-7000K/1200lm
    CW:8000-12000K/1000lm
    WW:3000-3500K/1000lm
    赤・青・緑・黄
( RGB ) 外付けコントローラー用
( RGB ) DMXコントローラー用

177ΦxH106mm
耐荷重:0.9kg
SS316/PC
照射角度 25/120°
177ΦxH106mm
耐荷重:0.9kg
SS316/PC
照射角度 25/120°


LF-PAR56B-36W  (72xSMD5730) LF-PAR56B-25W  (48xSMD5730) LF-PAR56B-12W  (24xSMD5730)

消費電力:36W
入力電圧:AC/DC12V
単色:PW:6000-7000K/2600lm
    CW:8000-12000K/lm
    WW:3000-3500K/lm
    赤・青・緑・黄
消費電力:26W
入力電圧:AC/DC12V
単色:PW:6000-7000K/1700lm
    CW:8000-12000K/lm
    WW:3000-3500K/lm
    赤・青・緑・黄
消費電力:13W
入力電圧:AC/DC12V
単色:PW:6000-7000K/900lm
    CW:8000-12000K/lm
    WW:3000-3500K/lm
    赤・青・緑・黄

177ΦxH106mm
耐荷重:1.25kg
SS316/PC
照射角度 120°
177ΦxH106mm
耐荷重:1.25kg
SS316/PC
照射角度 120°
177ΦxH106mm
耐荷重:1.25kg
SS316/PC
照射角度 120°


LF-PAR56B-70W (COB) LF-PAR56B-35W  (COB) LF-PAR56B-30W  (COB) LF-PAR56B-25W  (COB)

消費電力:70W
入力電圧:AC/DC12V
単色:PW:6000-7000K/6000lm
    CW:8000-12000K/lm
    WW:3000-3500K/lm
    赤・青・緑・黄

消費電力:35W
入力電圧:AC/DC12V
単色:PW:6000-7000K/6000lm
    CW:8000-12000K/lm
    WW:3000-3500K/lm
    赤・青・緑・黄

消費電力:30W
入力電圧:AC/DC12V
単色:PW:6000-7000K/6000lm
    CW:8000-12000K/lm
    WW:3000-3500K/lm
    赤・青・緑・黄

消費電力:25W
入力電圧:AC/DC12V
単色:PW:6000-7000K/6000lm
    CW:8000-12000K/lm
    WW:3000-3500K/lm
    赤・青・緑・黄

177ΦxH106mm
耐荷重:1.25kg
SS316/PC
照射角度 120°
177ΦxH106mm
耐荷重:1.25kg
SS316/PC
照射角度 120°
177ΦxH106mm
耐荷重:1.25kg
SS316/PC
照射角度 120°
177ΦxH106mm
耐荷重:1.25kg
SS316/PC
照射角度 120°

LF-PAR56B-20W (COB)


消費電力:20W
入力電圧:AC/DC12V
単色:PW:6000-7000K/6000lm
    CW:8000-12000K/lm
    WW:3000-3500K/lm
    赤・青・緑・黄


177ΦxH106mm
耐荷重:1.25kg
SS316/PC
照射角度 120°



  ● ABSプラスティックボディ

LF-PAR56-18W (105xSMD5050) LF-PAR56-18W (315xSMD3528) LF-PAR56-16W (252xSMD3528)

消費電力:18W
入力電圧:AC/DC12V
単色:PW:6000-7000K/1200lm
    CW:8000-12000K/1000lm
    WW:3000-3500K/1000lm
    赤・青・緑・黄
( RGB ) 外付けコントローラー用
( RGB ) DMXコントローラー用
消費電力:18W
入力電圧:AC/DC12V
単色:PW:6000-7000K/1200lm
    CW:8000-12000K/1000lm
    WW:3000-3500K/1000lm
    赤・青・緑・黄
( RGB ) 外付けコントローラー用
( RGB ) DMXコントローラー用
消費電力:15W
入力電圧:AC/DC12V
単色:PW:6000-7000K/900lm
    CW:8000-12000K/
    WW:3000-3500K/
    赤・青・緑・黄
( RGB ) 外付けコントローラー用
( RGB ) DMXコントローラー用

177ΦxH105mm
耐荷重:0.9kg
ABS/PC
照射角度 120°
177ΦxH105mm
耐荷重:0.9kg
ABS/PC
照射角度 120°
177ΦxH105mm
耐荷重:0.9kg
ABS/PC
照射角度 120°

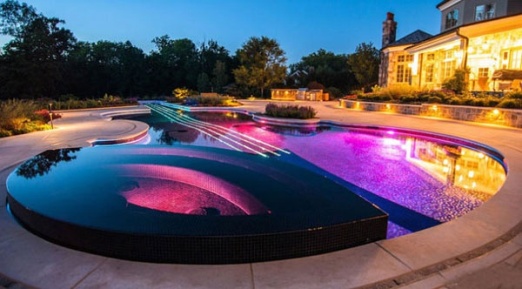

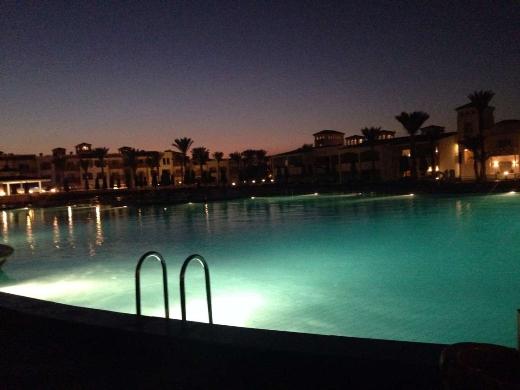

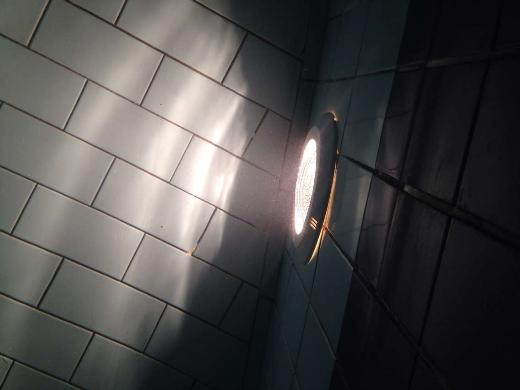

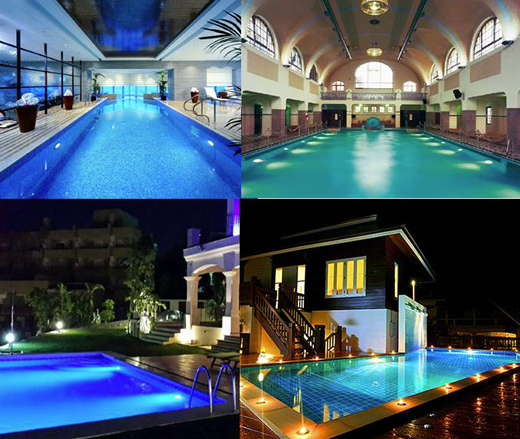

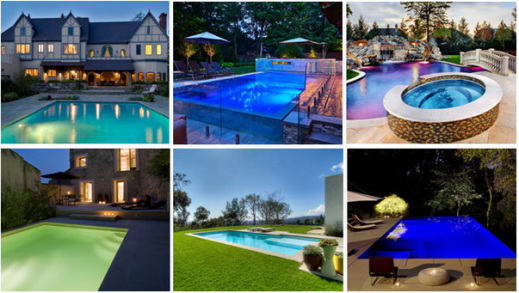

設置例)
