噴水の種類と照明器具



噴水には多くの種類があります。大きな違いとして池や水盤などの 「水をためた中から水を噴き上げる一般の噴水」 と 「地面を作ってグレーチングなどで水の吹き出し口を
追加する噴水」 と大きく2種類の噴水があります。
前者に対応する照明機器は、数多くあります。その中でも、ノズルに設置するタイプの照明と吹き出しの横に設置して水柱をライトアップするタイプがあります。
後者のタイプは少なく、常に水に浸っていないと使用できない水中LEDの中では、特殊な構造をもった「専用LED照明器具」が用意されています。

使用目的や使用場所、どのような演出効果を期待して設計されているか、詳細を持ってご相談いただけますと早く簡単にご希望に適した機種をご提案可能です。
出力やサイズのラインアップも多く、色温度の選択も CW(6000K) WW(3000K) 電球色(2000K) と幅が広くなりました。
単色カラーの選択も可能で、RGB 3in1、RGBW 4in1のフルカラーモデル、R+G+B の3色LEDを並べたモデルもそろっており、バランスのとれた品揃えにゆるぎない実績が人気の秘密です。




水没式噴水ノズル設置型照明 乾式噴水ノズル設置型LED照明 グレーチング 噴水横き型水没式ライトアップ 噴水横き型水没式ライトアップ

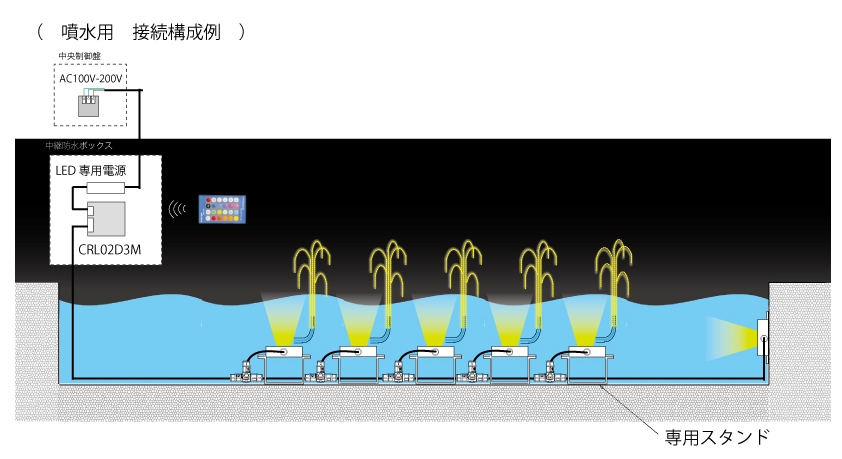

1) 主な利用目的と設置方法 周辺機器との接続構成



         (水のジェットノズルに直接設置し、水中に没した状態で使用する一般的な噴水照明









        ◆“羈單低い噴水などのライトアップに、水柱の横や下において照射する場合、キャンドル型噴水には最適です!





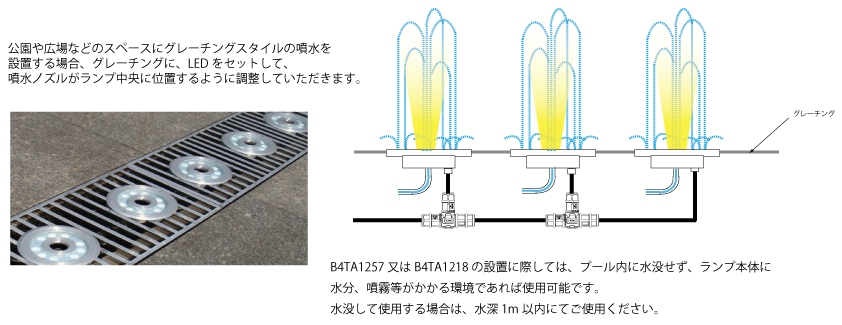

         水没利用ができない防水床面やグレーチング内に設置された噴水に使用する専用機





        ぁ/緞廚癲▲離坤襪棒瀉屬睇垈椎修如⊃綯豌の路面に直接設置する場合には、水陸両用の照明を選定してください。

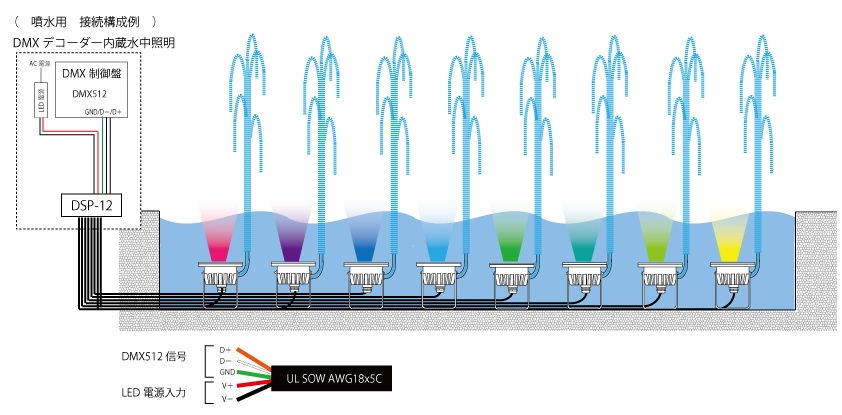

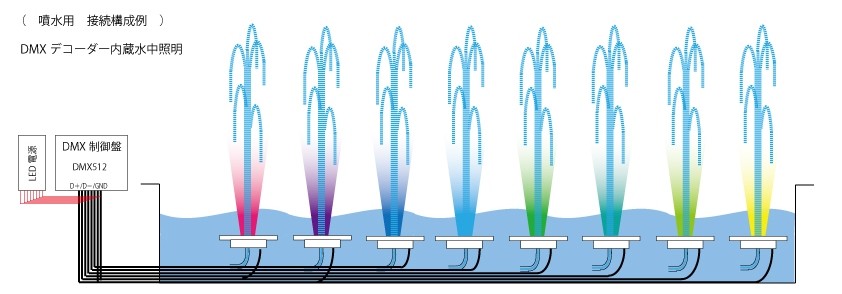

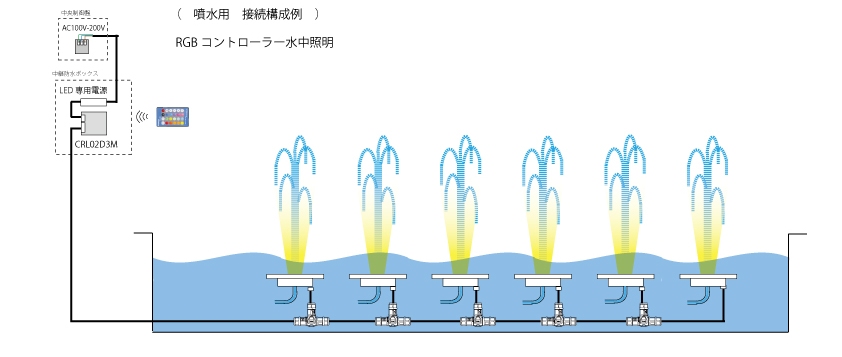

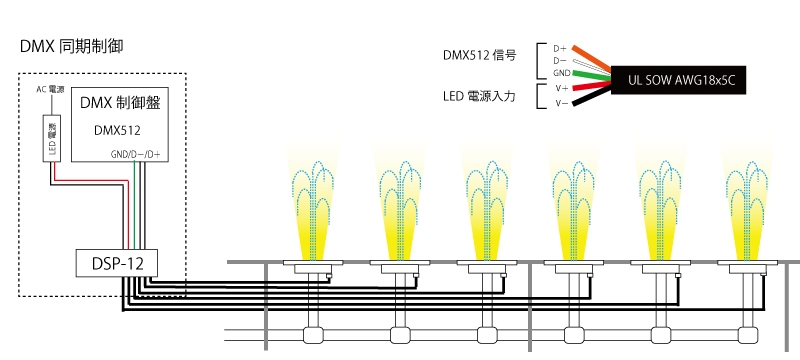

        ァヾチ舅面設置型 噴水ノズル設置、DMXで同期一括制御の構成。

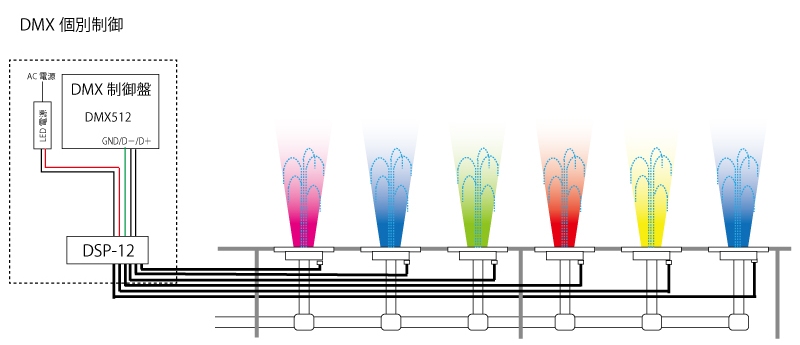

        Αヾチ舅面設置型 噴水ノズル設置、照明機器ごとにDMXアドレスを割り振って、個別制御の構成。

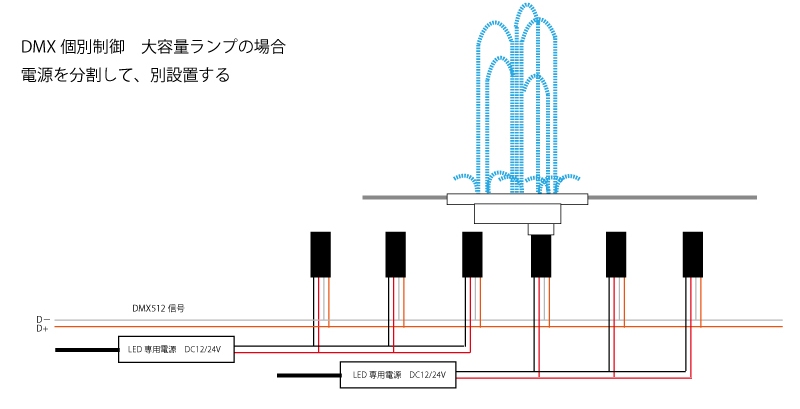

        Аヾチ舅面設置型 噴水ノズル設置、DMX制御時の高出力型照明機器の場合、又は大規模システムのときの構成。





        ─.離坤襪棒瀉屬不可能な場合、また水柱が大きく強力な照明が必要な場合







2) 適用製品と特徴

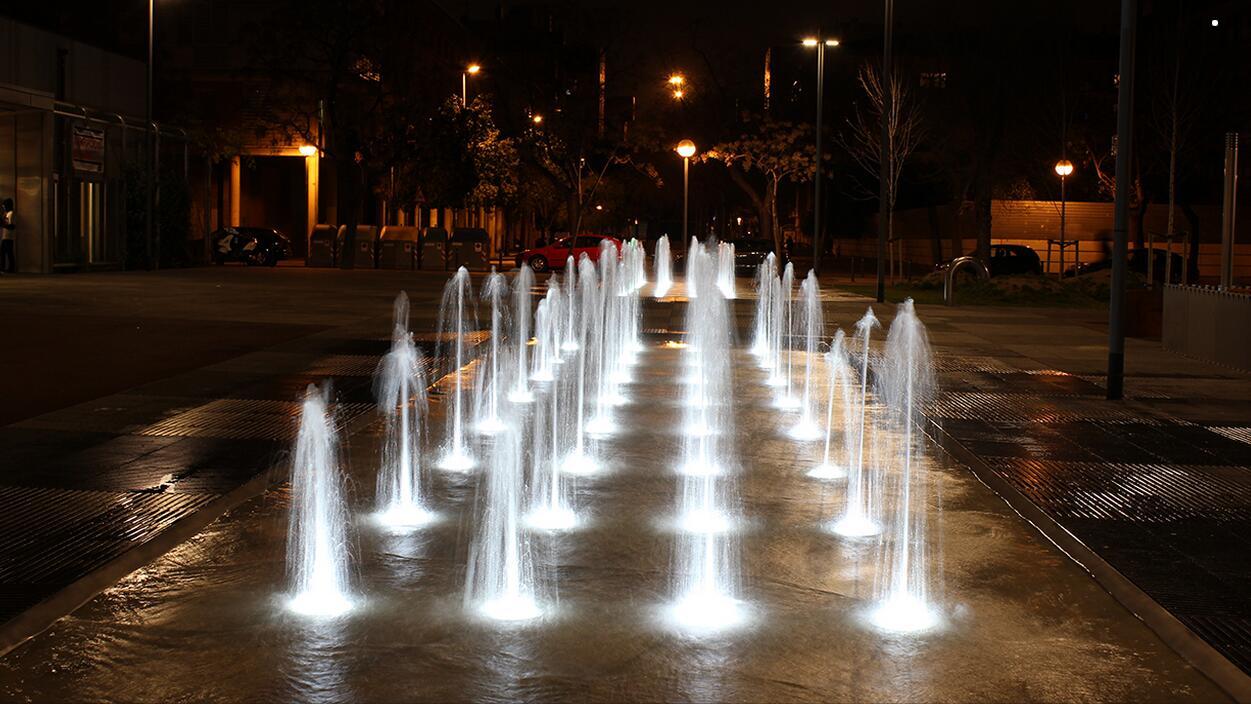

  乾式噴水ノズル設置型 ・・・・・ 水滴・噴霧がかかっていれば 連続使用可能




乾式ノズル設置噴水照明
(水没しないノズル設置)
Φ200mm 24W
乾式ノズル設置噴水照明
(水没しないノズル設置)
Φ170mm
乾式ノズル設置噴水照明
(水没しないノズル設置)
Φ182mm

海水利用可能


適用ノズル G1 1/2(47.8mm)

適用ノズル G 3/4(26.4mm) 適用ノズル G1 1/2(47mm)
2000K 3000K 6000K 赤 青 緑
RGB 3in1
2700K 6500K 青・緑・赤
RGB 3in1
2700K 6500K 青・緑・赤
RGB 3in1



乾式ノズル設置噴水照明
(水没しないノズル設置)
Φ145mm 6/9/15W
乾式ノズル設置噴水照明
(水没しないノズル設置)
Φ150mm 6/9/15W
乾式ノズル設置噴水照明
(水没しないノズル設置)
Φ170mm 6/9/15W
乾式ノズル設置噴水照明
(水没しないノズル設置)
Φ220mm 9/12/18W
海水利用可能 海水利用可能 海水利用可能 海水利用可能
適用ノズル Φ42mmアジャスター 適用ノズル Φ27mmアジャスター 適用ノズル Φ32mmアジャスター 適用ノズル Φ50mmアジャスター
2700K 6500K 青・緑・赤
R+G+B
2700K 6500K 青・緑・赤
R+G+B
2700K 6500K 青・緑・赤
R+G+B
2700K 6500K 青・緑・赤
R+G+B


乾式ノズル設置噴水照明
(水没しないノズル設置)
Φ220mm 6/9/15W
乾式ノズル設置噴水照明
(水没しないノズル設置)
Φ220mm 6/9/15W
乾式ノズル設置噴水照明
(水没しないノズル設置)
Φ280mm 24/35W

海水利用可能 海水利用可能 海水利用可能

適用ノズル Φ32mmアジャスター 適用ノズル Φ32mmアジャスター 適用ノズル Φ65mmアジャスター
2700K 6500K 青・緑・赤
R+G+B
2700K 6500K 青・緑・赤
R+G+B
2700K 6500K 青・緑・赤
R+G+B



乾式ノズル設置噴水照明
(水没しないノズル設置)
Φ200mm 27W
乾式ノズル設置噴水照明
(水没しないノズル設置)
Φ250mm 27W
乾式ノズル設置噴水照明
(水没しないノズル設置)
Φ250mm 36W
乾式ノズル設置噴水照明
(水没しないノズル設置)
Φ290mm 54-72W
海水利用可能 海水利用可能 海水利用可能 海水利用可能
適用ノズル Φ47mmアジャスター 適用ノズル Φ47mmアジャスター 適用ノズル Φ47mmアジャスター 適用ノズル Φ47mmアジャスター
2800K  4200K 5200K 6200K
青・緑・赤・黄
R+G+B
2800K  4200K 5200K 6200K
青・緑・赤・黄
RGB 3in1 RGBW 4in1   R+G+B
2800K  4200K 5200K 6200K
青・緑・赤・黄
RGB 3in1  R+G+B
2800K  4200K 5200K 6200K
青・緑・赤・黄
RGB 3in1 RGBW 4in1   R+G+B

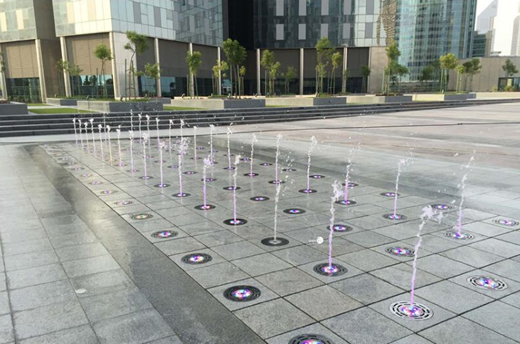

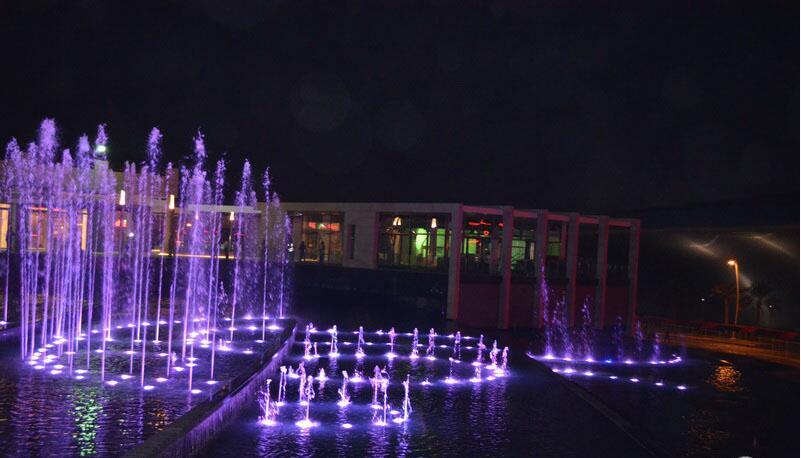

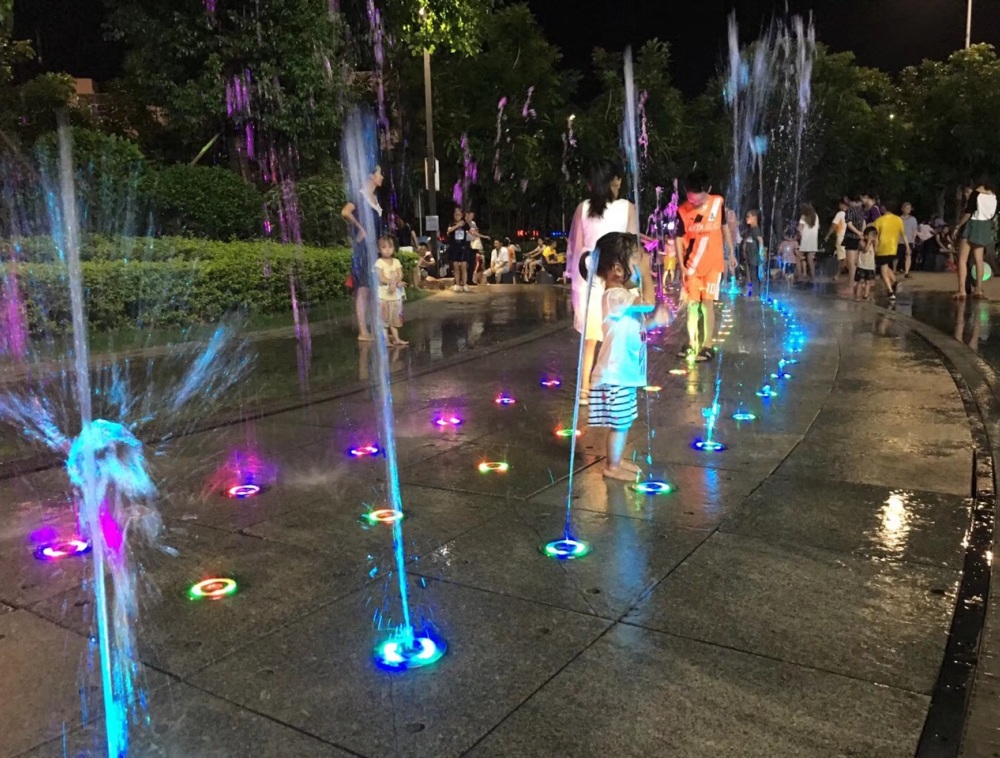

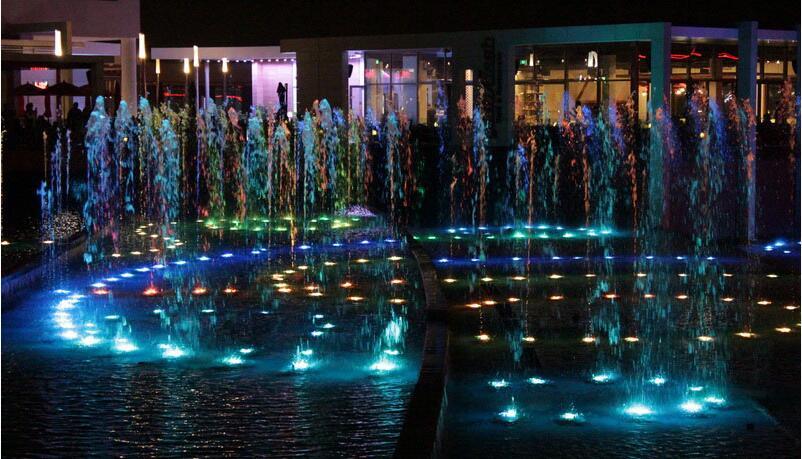

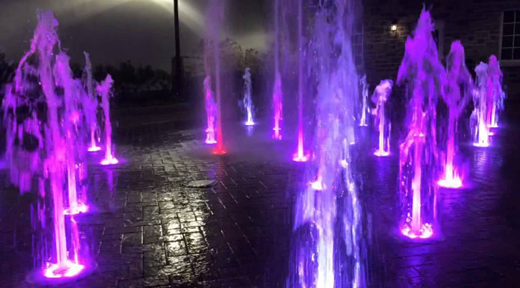

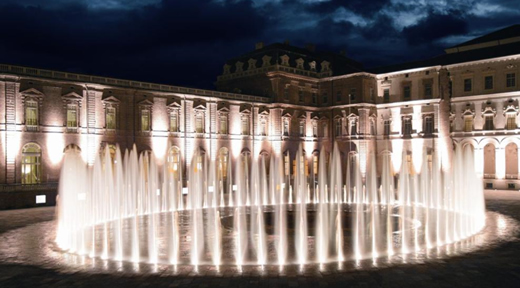

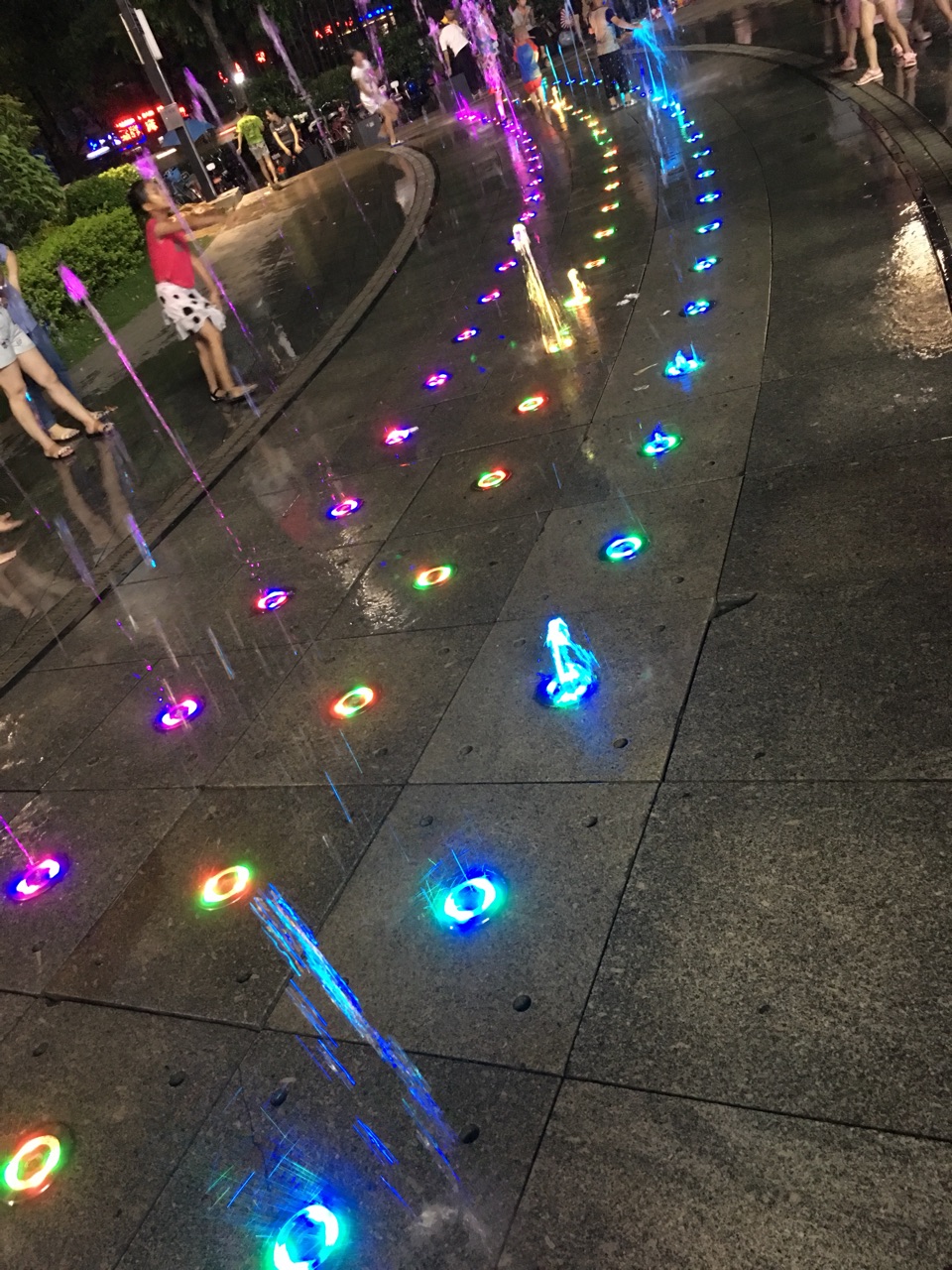

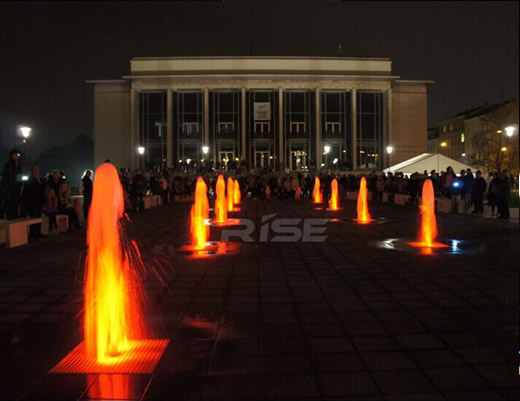

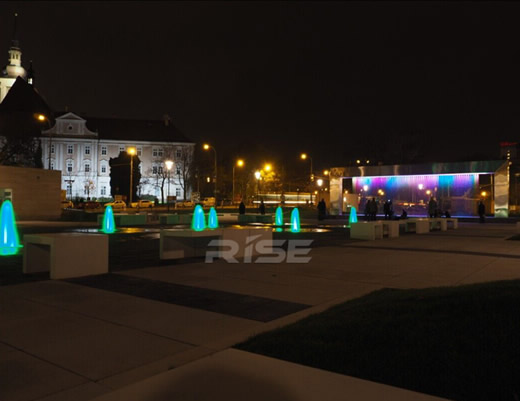

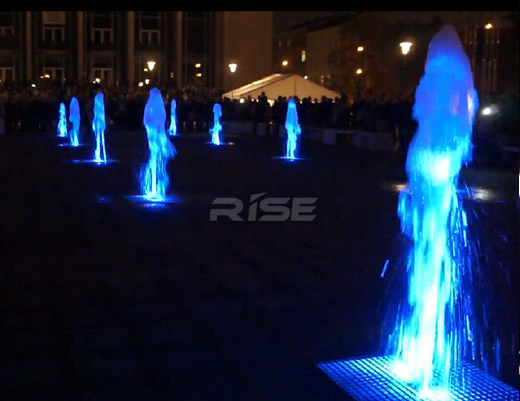

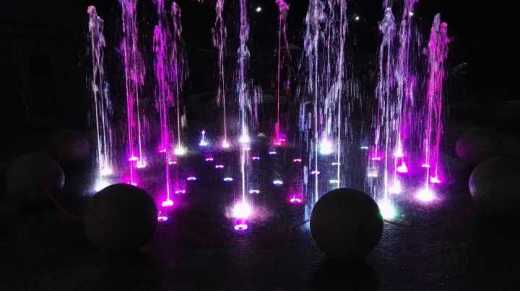

2) 乾式ノズル噴水設置 事例












  水没噴水ノズル設置型 ・・・・・ 本体が水中に浸った状態でのみ連続使用可能





水没式ノズル設置噴水照明
高耐熱ナイロン
Φ167mm
水没式ノズル設置噴水照明
Φ149mm

水没式ノズル設置噴水照明
Φ200mm


  海水利用可能 海水利用可能


適用ノズル Φ24/42アダプター付

適用ノズル G 3/4(26.4mm) 適用ノズル G1 1/2(47mm)
2000K 3000K 6000K 赤 青 緑
RGB 3in1
2700K 6500K 青・緑・赤
RGB 3in1
2700K 6500K 青・緑・赤
RGB 3in1


水没式ノズル設置噴水照明
Φ170mm
水没式ノズル設置噴水照明
Φ182mm
水没式ノズル設置噴水照明
Φ182mm


適用ノズル G 3/4(26.4mm) 適用ノズル G1 1/2(47mm) 適用ノズル G1 1/2(47mm)
2700K 6500K 青・緑・赤
RGB 3in1
2700K 6500K 青・緑・赤
RGB 3in1
2700K 6500K 青・緑・赤
RGB 3in1


水没・乾式ノズル設置噴水照明
Φ145mm 6/9/15W
水没・乾式ノズル設置噴水照明
Φ150mm 6/9/15W
水没・乾式ノズル設置噴水照明
Φ170mm 6/9/15W
水没・乾式ノズル設置噴水照明
Φ220mm 9/12/18W
海水利用可能 海水利用可能 海水利用可能 海水利用可能
適用ノズル Φ42mmアジャスター 適用ノズル Φ27mmアジャスター 適用ノズル Φ32mmアジャスター 適用ノズル Φ50mmアジャスター
2700K 6500K 青・緑・赤
R+G+B
2700K 6500K 青・緑・赤
R+G+B
2700K 6500K 青・緑・赤
R+G+B
2700K 6500K 青・緑・赤
R+G+B


水没・乾式ノズル設置噴水照明
Φ220mm 6/9/15W
水没・乾式ノズル設置噴水照明
Φ220mm 6/9/15W
水没・乾式ノズル設置噴水照明
Φ280mm 24/35W

海水利用可能 海水利用可能 海水利用可能

適用ノズル Φ32mmアジャスター 適用ノズル Φ32mmアジャスター 適用ノズル Φ65mmアジャスター
2700K 6500K 青・緑・赤
R+G+B
2700K 6500K 青・緑・赤
R+G+B
2700K 6500K 青・緑・赤
R+G+B



水没式ノズル設置噴水照明
Φ160mm


水没式ノズル設置噴水照明
Φ180mm

水没式ノズル設置噴水照明
Φ184mm
水没式ノズル設置噴水照明
Φ184mm
海水利用可能 海水利用可能 海水利用可能 海水利用可能
適用ノズル Φ47mmアジャスター 適用ノズル Φ47mmアジャスター 適用ノズル Φ47mmアジャスター 適用ノズル Φ47mmアジャスター
2800K  4200K 5200K 6200K
青・緑・赤・黄
R+G+B
2800K  4200K 5200K 6200K
青・緑・赤・黄
R+G+B
2800K  4200K 5200K 6200K
青・緑・赤・黄
RGB 3in1  R+G+B
2800K  4200K 5200K 6200K
青・緑・赤・黄
RGB 3in1R+G+B



水没式ノズル設置噴水照明
Φ222mm

海水利用可能

適用ノズル Φ47mmアジャスター
2800K  4200K 5200K 6200K
青・緑・赤・黄
RGB 3in1 RGBW 4in1   R+G+B  R+G+B+W




設置例)

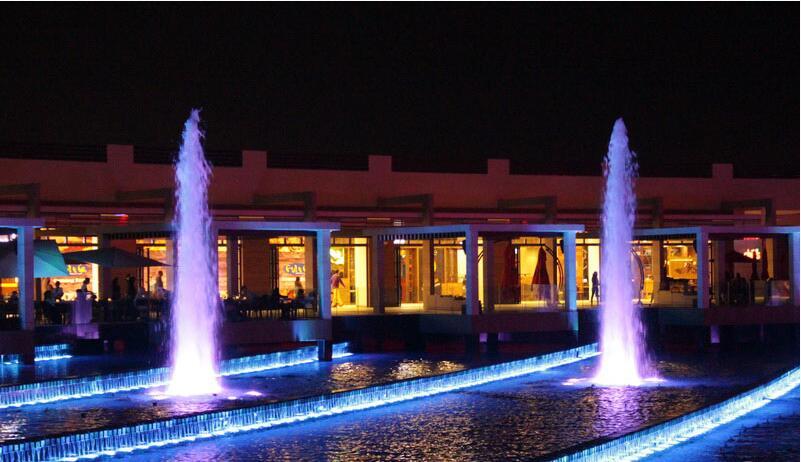

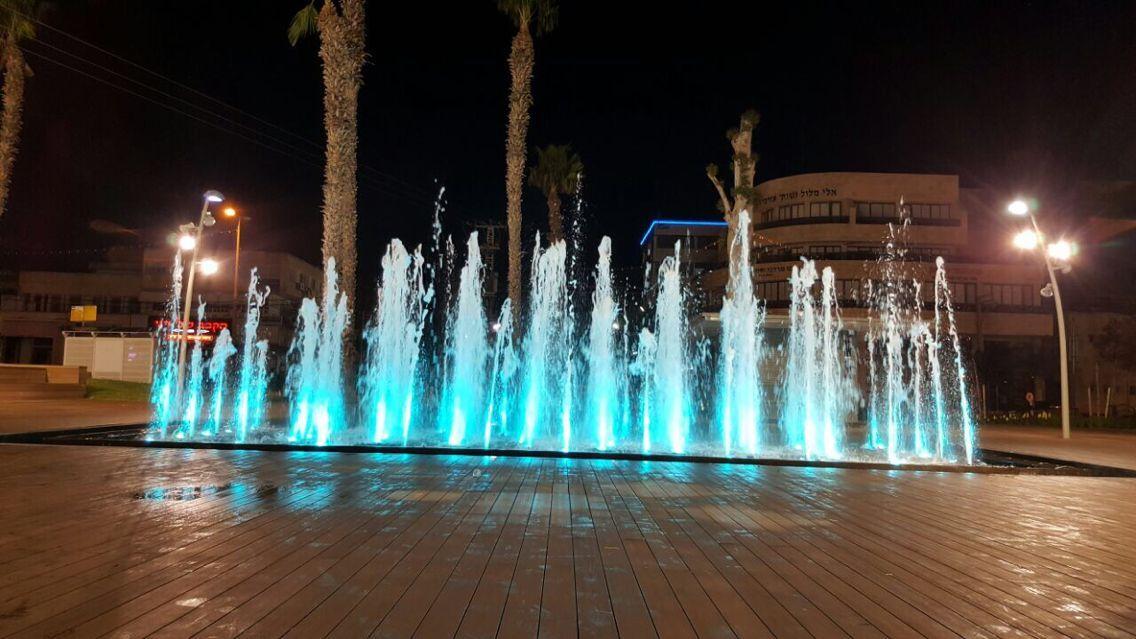

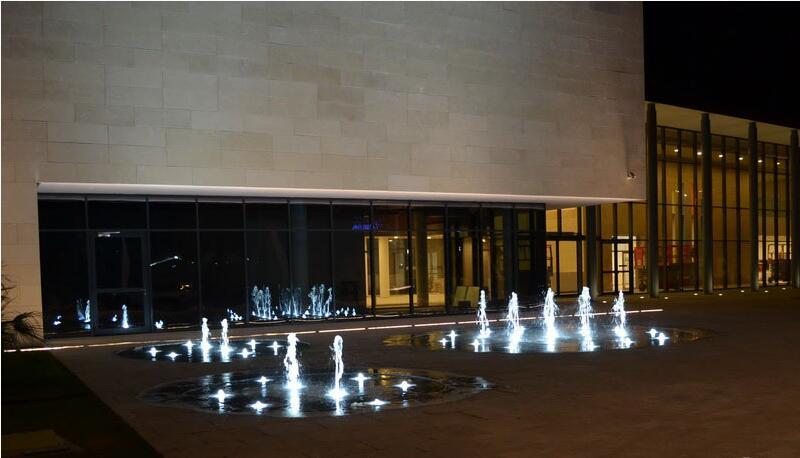

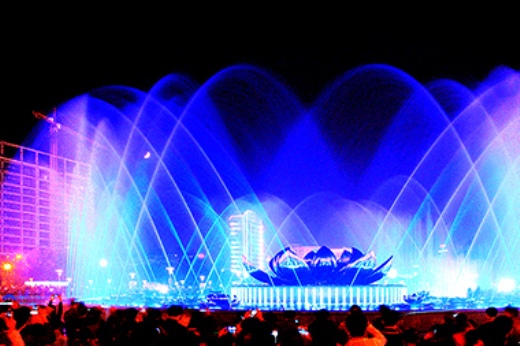

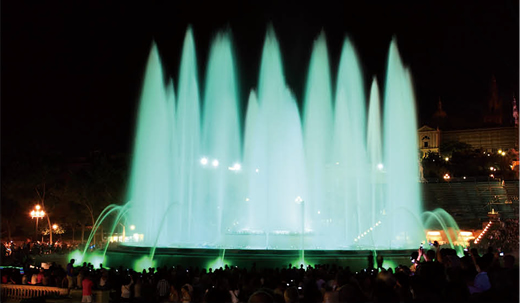

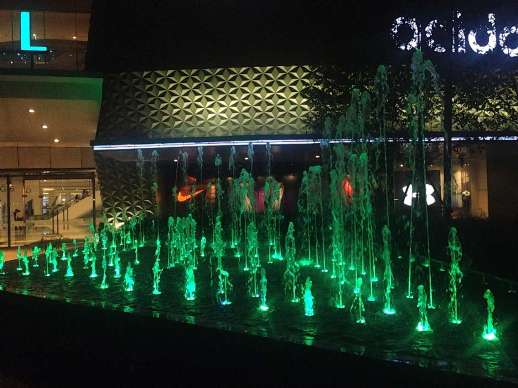

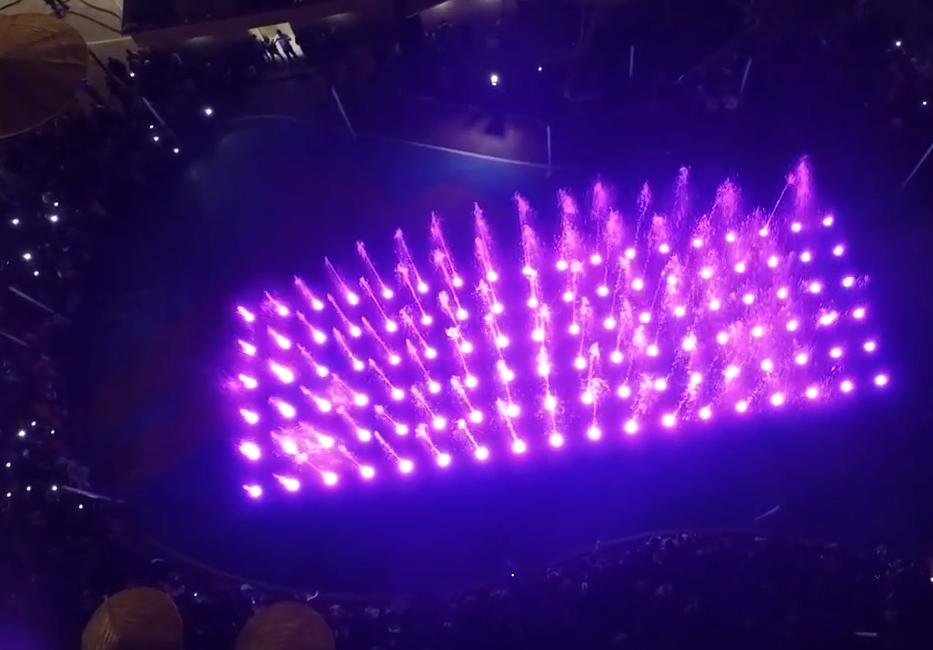

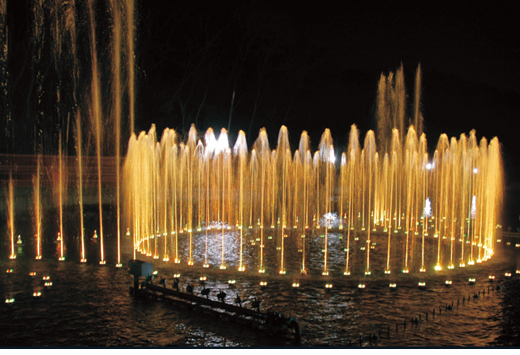

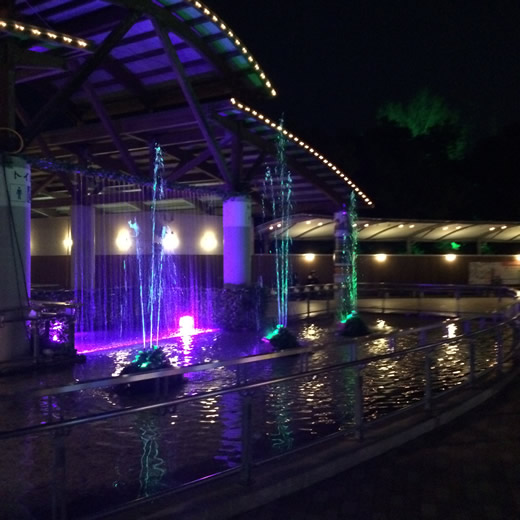

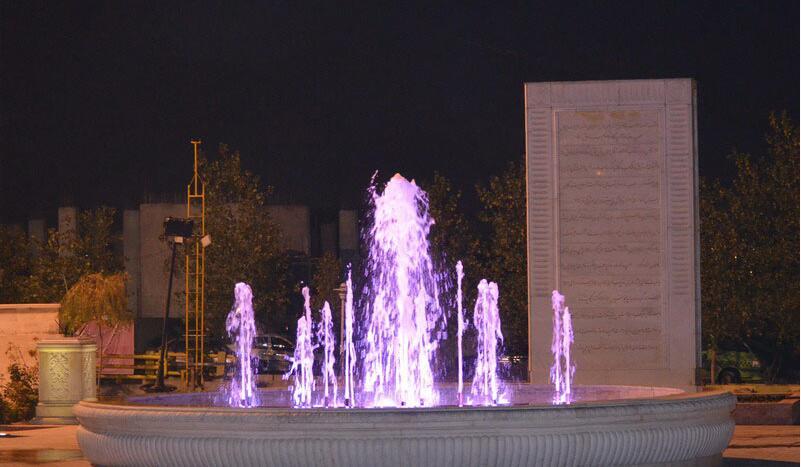

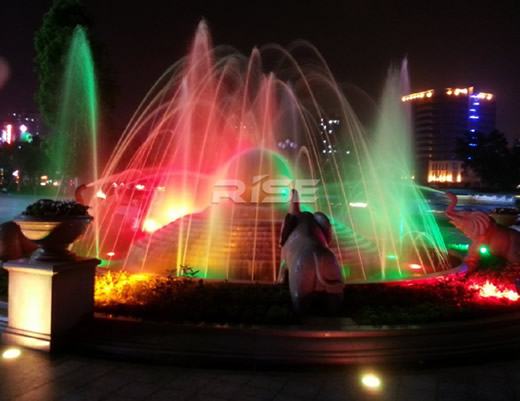

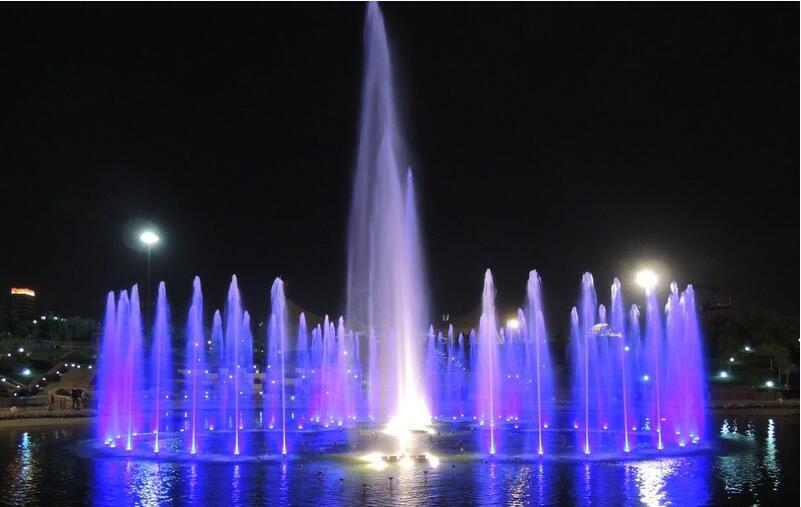

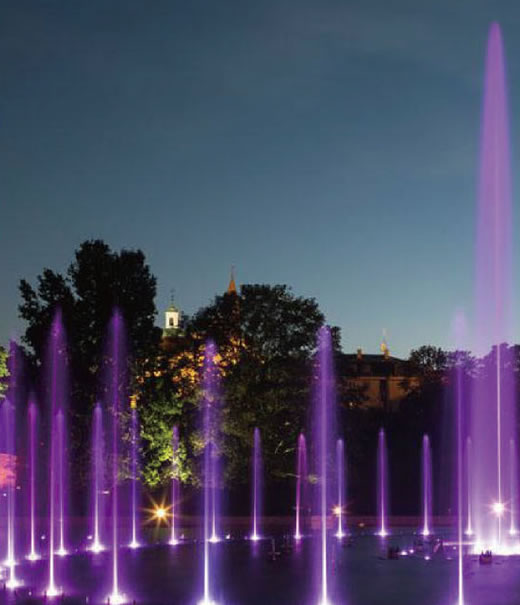

1)水没式ノズル・水没横置き噴水設置例













  水没横置き型噴水設置型 ・・・・・ 本体が水中に浸った状態でのみ連続使用可能




噴水ノズル横置き、水没設置
海水利用可能
噴水ノズル横置き、水没設置 噴水ノズル横置き、水没設置 噴水ノズル横置き、水没設置


噴水ノズル横置き、水没設置
2700K 6500K 青・緑・赤
RGB 3in1DMX

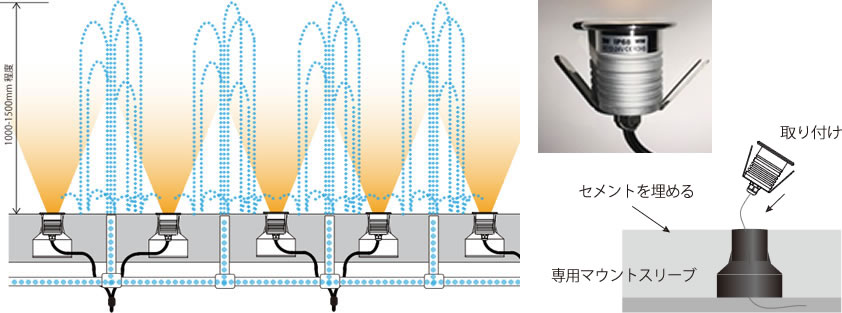

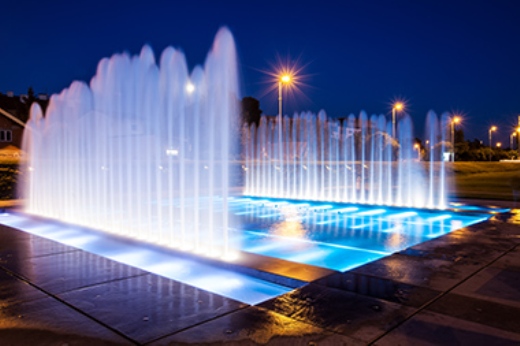

乾燥路面ノズル横設置でライトアップ 乾燥路面ノズル横設置でライトアップ
TMXD-3W-A VT-GD0100

出 力: 3W
全光束: 280Lm
演色性:>80Ra
LED  :CREE-XBD LED
入力電圧:DC12V-24V
照射角度: 45°
色温度: WW(2700-3000K)、NW(4000-4500K),
CW(6000-6500K)
他の色: 赤 緑 青
保護等級: IP68
材 料 : 前面カバー (SUS304)
本体 (6063 aluminum)
定格寿命: 35000 h
周囲動作温度 :  −25℃〜+45℃
最大水深: 10m
電源ケーブルL= 2M付
出 力:12W
全光束::1200 Lm
LED:EPISTAR
入力電圧:DC12V/24V
照射角度:90°, 120°, 180°
色温度:昼白色(CW)、温白色(WW)、,赤,緑,青,黄
RGB(DMX対応/2Cケーブル)
保護等級: IP68
材 料: シリコン埋め込み加工
本 体: 6063 aluminum
定格寿命: 40000-50000 h
動作温度: −20℃〜40℃
最大水深: 最大3m 推奨1.5-2m
電源ケーブルL= 2M付

本体:Φ48x44mm
照射角度 45度
本体:L=1000xW46xH29mm
照射角度 選択
90°120°180°









設置例)

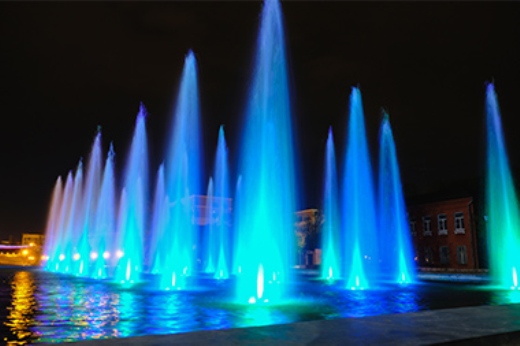

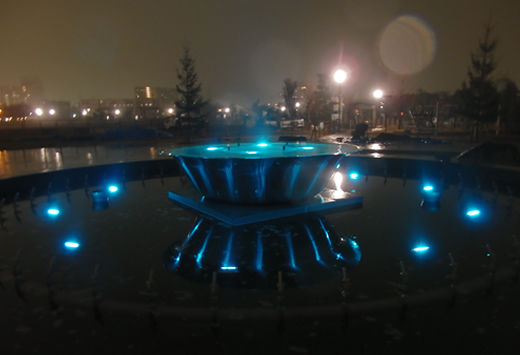

1)水没横置き噴水設置例
