オールステンレス製埋め込み型 (SUS316 淡水用 水深 < 1m)



KAPEGO社製のプール用照明機器、B4/C4シリーズは、製品のボディ・前面カバーにSUS316材料を使用しており、淡水プールや水盤内の壁面埋め込みでの照明として
利用可能な高品質LED照明です。
出力やサイズのラインアップも多く、色温度の選択も CW(6000K) WW(3000K) 電球色(2000K) と幅が広くなりました。単色カラーの選択の可能で、RGB 3in1のフルカラー
モデルもそろっており、バランスのとれた品揃えにゆるぎない実績が人気の秘密です。



1) 主な利用目的と設置方法



 ホテルや公営施設などのプールや水盤への設置にも適した、プール内壁面に埋め込み、壁面上に突起などの出ない安全設計。
 前面パネルの材料にSUS316Lを採用し、洗浄剤や消毒剤などの影響を受けにくい構造のランプがあります。
 主なプール用LED照明は、深度は1mまでに対応し、設置位置によって光を強く出す「左右対称レンズ」と下方向にのみに光を集中させる「非対称レンズ」の選択が
 可能です。

 最新型の水中照明では、プールに入るためのステップに埋め込んだり、プールの底や壁に埋め込む「ライン型(リニア型)」のLED照明もあります。



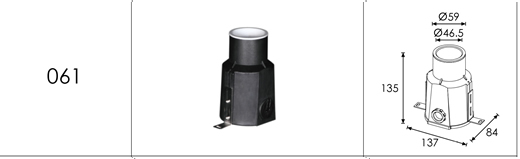

      埋め込みの際に使用する「マウントスリーブ」は機種ごとに専用のスリーブが添付されています。

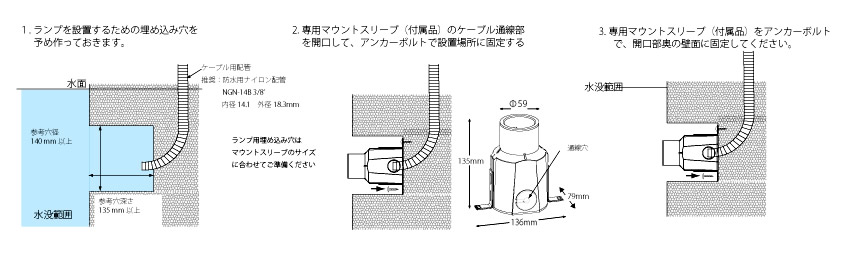

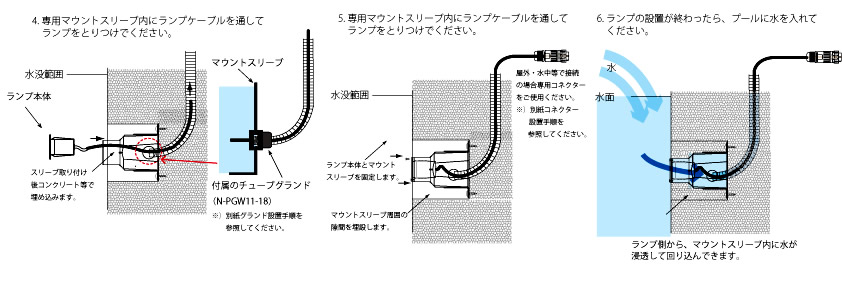

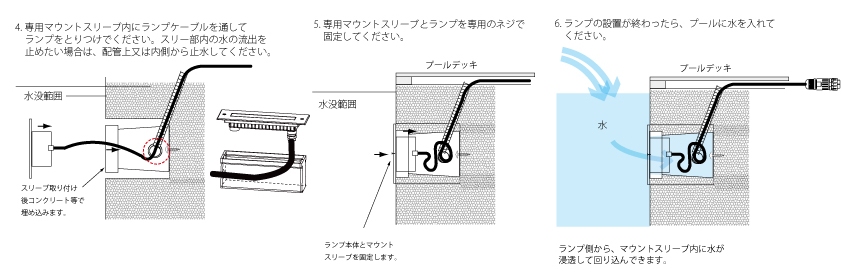

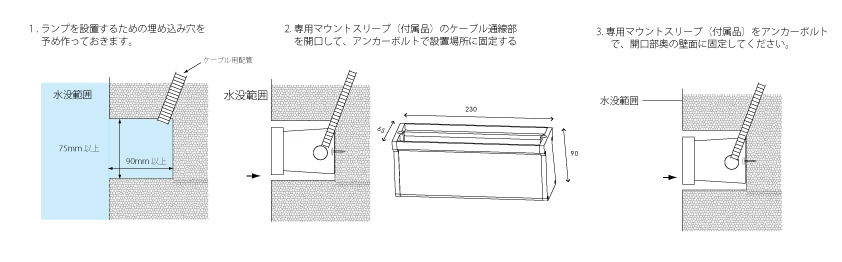

       B4A/C4Aシリーズのインストール手順

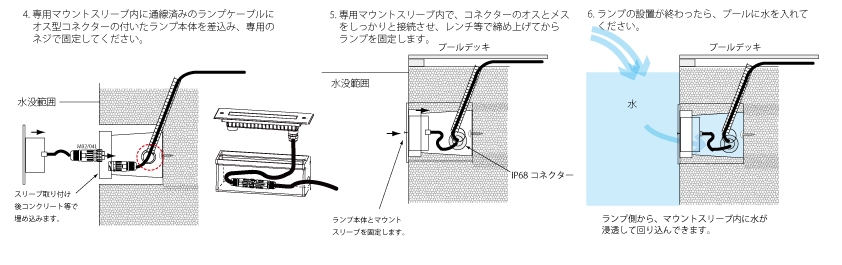

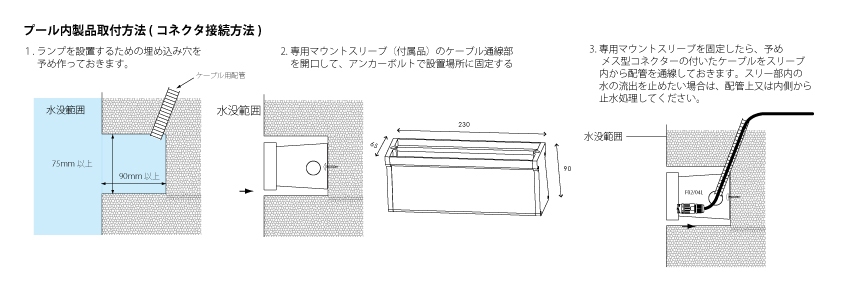

      ◆B4TL/C4TLシリーズのインストール手順



      コネクター加工品を使用した、現場作業の軽減と完成品質を高めた方法







      付属ケーブルを延長して、中継場所までケーブル敷設を行う







       VT-UWLシリーズのインストール手順





2) 周辺機器との接続構成

  シングルカラーLEDを複数台接続する場合 CW(6000K) WW(3000K) 電球色(2000K)

● 通常制御

プール用で、シングルカラーLEDの接続は、2Cのゴムシ−スケーブルを使用します。ゴムシースケーブルは機械特性・環境特性に優れているので、水中に没した状態での連続しようにも耐えます。

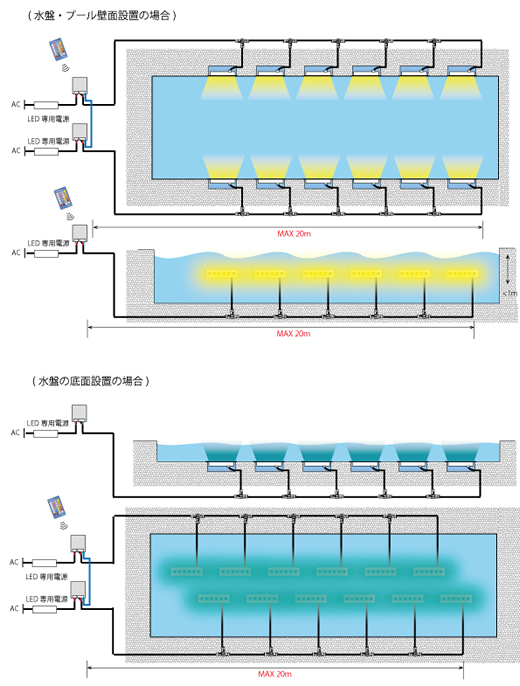

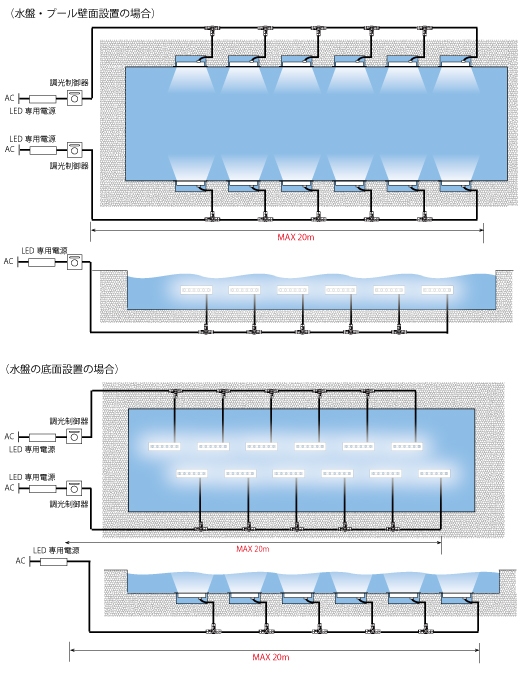

複数台のLEDをひとつのプールに設置する場合、DC接続では、左図の様に距離による電力ロスを軽減するため、T型防水コネクターなどを使用した途中分岐による複数接続が効率的です。

DC24Vの場合、導体径が1mm2や0.75mm2では、最長20mで、最大接続数を6台以下にすることで、安定した点灯状態を確保できます。

配線途中で中継接続ができない場合、分電盤などからパラレルで接続した場合、総延長距離が長くなり、正常点灯できなくなる事があります。その場合は、1ラインごとにLED電源を設置してください。


● 調光制御

B4シリーズのプール用LEDでは、外付けのDC入力型PWM方式の調光制御器を使用することにより、全体一括での調光制御が可能となります。

LED電源から、DC電源を入力し、V+/V-の出力ポートにランプを接続することで、実現します。この場合、LED電源の容量と調光制御器からランプまでの距離に注意を払う必要があります。



環境やその他条件により、異なる場合もあります。
お気軽にご相談ください。



  RGBフルカラーLEDを複数台接続する場合

プール用で、RGBフルカラーLEDの接続は、4C(V+/R/G/B)のゴムシ−スケーブルを使用します。ゴムシースケーブルは機械特性・環境特性に優れているので、水中に没した状態での連続使用にも耐えます。

複数台のLEDをひとつのプールに設置する場合、DC接続では、左図の様に距離による電力ロスを軽減するため、T型防水コネクターなどを使用した途中分岐による複数接続が効率的です。

DC24Vの場合、導体径が1mm2や0.75mm2では、最長20mで、最大接続数を6台以下にすることで、安定した点灯状態を確保できます。

配線途中で中継接続ができない場合、分電盤などからパラレルで接続した場合、総延長距離が長くなり、正常点灯できなくなる事があります。その場合は、1ラインごとに RGB コントローラーとLED電源を設置してください。
複数の RGB コントローラーを同期運転するためには、左図のように「マスター機」と「スレーブ機」をUTPケーブルで接続することで、全ての照明機器の色変換を「同期」させることができます。

 主なRGB制御機器



環境やRGBランプの種類によって内蔵ドライバーの違い、その他条件により、対応が異なる場合もあります。
お気軽にご相談ください。







3) 適用製品と特徴





淡水プール設置用 Φ55
壁面内 直設置可能
淡水プール設置用 Φ68.5
壁面内 直設置可能
淡水プール設置用 Φ135/150
壁面内埋設設置
淡水プール設置用 Φ180
壁面内埋設設置
2700K 6500K 青・緑・赤
RGB 3in1DMX
RGBW 4in1 DMX対応
2700K 6500K 青・緑・赤
RGB 3in1DMX
RGBW 4in1 DMX対応
2700K 6500K 青・緑・赤
RGB 3in1DMX
RGBW 4in1 DMX対応
2700K 6500K 青・緑・赤
RGB 3in1DMX
RGBW 4in1 DMX対応


淡水プール設置用 Φ205
壁面内埋設設置
淡水プール設置用 Φ250
壁面内埋設設置
淡水プール設置用 Φ250
壁面内埋設設置


2700K 6500K 青・緑・赤
RGB 3in1DMX
RGBW 4in1 DMX対応
2700K 6500K 青・緑・赤
RGB 3in1DMX
RGBW 4in1 DMX対応
2700K 6500K 青・緑・赤
R+G+B DMX
RGBW 4in1DMX対応



淡水プール設置用 L328
壁面内埋設設置
淡水プール設置用 L195
壁面内埋設設置
B4TL0657  B4TL0618   C4TL0657
L250



2700K 6500K 青・緑・赤
RGB 3in1DMX

2700K 6500K 青・緑・赤
RGB 3in1DMX

シングルカラー
消費電力:6x2W(12W)
入力電圧:DC24V 500mA
単色CW:808 lm   WW:688 lm
その他単色:青・緑・赤・黄

RGB 3in1
消費電力:6x2W(16.8W)
入力電圧:DC24V
RGB 3 in 1
288 lm


製品サイズ: 328x63xH59mm
付属マウントスリーブ:
 ABS 320x58xH90mm
製品サイズ: 195x63xH65mm
付属マウントスリーブ:
 ABS 180x58xH90mm
本体:76x250xH65mm

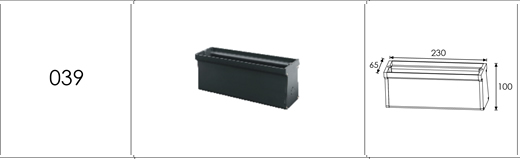

マウントスリーブ
65x230xH90mm
ガラスt=8mm





B4A0158   B4A0106   C4A0158
壁面内 直設置可能 Φ68.5
  VT-UWL0101A Φ43
壁面内 直設置可能 温浴槽
VT-UWL0101B
壁面内 直設置可能 温浴槽


シングルカラー
消費電力:1x3W(2.6W)
入力電圧:DC24V
単色CW:174 lm   WW:139 lm
その他単色:青・緑・赤・黄

RGB
消費電力:1x3W(3.5W)
入力電圧:DC24V
RGB 3 in
1R=17 lm  G=30 lm  B=9 lm



IP68 12/24V LED ステンレススチール照明
水泳プール、噴水、水槽
1W 高出力LED (3000K / 4000K / 5000K)
単色カラー(赤/青/緑)
光学レンズ :  照射角度 21º (36º オプション)
周囲動作温度 :  −30℃〜+50℃
高モリブデン含有ステンレススチール(高耐腐食性能材料)
保護等級 :  IP68
12/24V 入力 ( AC 又は DC 動作可能),
内蔵ドライバー
電源ケーブルL= 2M付

P68 12/24V LED ステンレススチール照明
水泳プール、噴水、水槽
1W 高出力LED (3000K / 4000K / 5000K)
単色カラー(赤/青/緑)
光学レンズ :  照射角度 21º (36º オプション)
周囲動作温度 :  −30℃〜+50℃
高モリブデン含有ステンレススチール(高耐腐食性能材料)
保護等級 :  IP68
12/24V 入力 ( AC 又は DC 動作可能),
内蔵ドライバー
電源ケーブルL= 2M付
リング68.5ΦxH73mm
ガラスt=7mm
レンズ:B32
照射角度 30°
(20/25/30/45°)
  本体:Φ43x53mm
照射角度 21度
(オプション36度)
本体:□43x53mm
照射角度 21度
(オプション36度)


VT-UWL0801A Φ79
壁面内 直設置可能 温浴槽
VT-UWL0801B
壁面内 直設置可能 温浴槽
TMXD-3W-A Φ
壁面内 直設置可能
VT-GD0100

IP68 12/24V LED ステンレススチール照明
水泳プール、噴水、水槽
8W 高出力LED (3000K / 4000K / 5000K)
単色カラー(赤/青/緑)
光学レンズ :  照射角度 21º (36º オプション)
周囲動作温度 :  −30℃〜+50℃
高モリブデン含有ステンレススチール(高耐腐食性能材料)
保護等級 :  IP68
12/24V 入力 ( AC 又は DC 動作可能),
内蔵ドライバー
電源ケーブルL= 2M付

IP68 12/24V LED ステンレススチール照明
水泳プール、噴水、水槽
8W 高出力LED (3000K / 4000K / 5000K)
単色カラー(赤/青/緑)
光学レンズ :  照射角度 21º (36º オプション)
周囲動作温度 :  −30℃〜+50℃
高モリブデン含有ステンレススチール(高耐腐食性能材料)
保護等級 :  IP68
12/24V 入力 ( AC 又は DC 動作可能),
内蔵ドライバー
電源ケーブルL= 2M付
出 力: 3W
全光束: 280Lm
演色性:>80Ra
LED  :CREE-XBD LED
入力電圧:DC12V-24V
照射角度: 45°
色温度: WW(2700-3000K)、NW(4000-4500K),
    CW(6000-6500K)
他の色: 赤 緑 青
保護等級: IP68
材 料 : 前面カバー (SUS304)
      本体 (6063 aluminum)
定格寿命: 35000 h
周囲動作温度 :  −25℃〜+45℃
最大水深: 10m
電源ケーブルL= 2M付
出 力:12W
全光束::1200 Lm
LED:EPISTAR
入力電圧:DC12V/24V
照射角度:90°, 120°, 180°
色温度:昼白色(CW)、温白色(WW)、,赤,緑,青,黄
      RGB(DMX対応/2Cケーブル)
保護等級: IP68
材 料: シリコン埋め込み加工
本 体: 6063 aluminum
定格寿命: 40000-50000 h
動作温度: −20℃〜40℃
最大水深: 最大3m 推奨1.5-2m
電源ケーブルL= 2M付
本体:Φ79x79mm
照射角度 21度
(オプション36度)
本体:□79x79mm
照射角度 21度
(オプション36度)
本体:Φ48x44mm
照射角度 45度
本体:L=1000xW46xH29mm
照射角度 選択
90°120°180°


RS-RP9W316X RGB
RS-RP18W316X RGB RS-RP27W316X RGB RS-RP36W316X RGB

消費電力:3x3W(9W)
入力電圧:AC12V/DC12V
単色:2700-3000K 4000-4500K
    5000-5500K 6000-6500K
    青・緑・赤・黄
RGB 3in1 DMX512
    3ch V+/V-/D+/D-
    (DMXデコーダー内蔵)
    コントローラー別売り

本体:Φ113.5/143.5x170mm
重量:2kg
照射角度 25° 40

消費電力:6x3W(18W)
入力電圧:AC12V/DC12V/DC24V
単色:2700-3000K 4000-4500K
    5000-5500K 6000-6500K
青・緑・赤・黄
RGB 3in1 DMX512
    3ch V+/V-/D+/D-
    (DMXデコーダー内蔵)
    コントローラー別売り

本体:Φ128/158x150mm
重量:2.1kg
照射角度10° 30° 45° 60° 90

消費電力:9x3W(27W)
入力電圧:AC12V/DC12V/DC24V
単色:2700-3000K 4000-4500K
    5000-5500K 6000-6500K
    青・緑・赤・黄
RGB 3in1 DMX512
    3ch V+/V-/D+/D-
    (DMXデコーダー内蔵)
    コントローラー別売り

本体:Φ153.5/183.5x150mm
重量:2.7kg
照射角度10° 30° 45° 60° 90

消費電力:12x3W(36W)
入力電圧:AC12V/DC12V/DC24V
単色:2700-3000K 4000-4500K
    5000-5500K 6000-6500K
    青・緑・赤・黄
RGB 3in1 DMX512
    3ch V+/V-/D+/D-
    (DMXデコーダー内蔵)
    コントローラー別売り

本体:Φ180/210x150mm
重量:2.7kg
照射角度10° 30° 45° 60° 90


RS-RP45W316X RGB RS-RP64W316X RGBW RS-RP54W316X RGB RS-RP72W316X RGBW

消費電力:15x3W(45W)
入力電圧:AC12V/DC12V/DC24V
単色:2700-3000K 4000-4500K
    5000-5500K 6000-6500K
    青・緑・赤・黄
RGB 3in1 DMX512
    3ch V+/V-/D+/D-
    (DMXデコーダー内蔵)
    コントローラー別売り

本体:Φ180/210x150mm
重量:2.7kg
照射角度10° 30° 45° 60° 90

消費電力:16x4W(64W)
入力電圧:DC24V
RGB W  4in1 DMX512
    3ch V+/V-/D+/D-
    (DMXデコーダー内蔵)
    コントローラー別売り

本体:Φ180/210x150mm
重量:2.7kg
照射角度10° 30° 45° 60° 90

消費電力:18x3W(54W)
入力電圧:AC12V/DC12V/DC24V
単色:2700-3000K 4000-4500K
    5000-5500K 6000-6500K
    青・緑・赤・黄
RGB 3in1 DMX512
    3ch V+/V-/D+/D-
    (DMXデコーダー内蔵)
    コントローラー別売り

本体:Φ195/225x150mm
重量:5kg
照射角度10° 30° 45° 60° 90

消費電力:24x3W(72W)
入力電圧:DC24V
RGB 3in1 DMX512
    3ch V+/V-/D+/D-
    (DMXデコーダー内蔵)
    コントローラー別売り

本体:Φ195/225x150mm
重量:5kg
照射角度10° 30° 45° 60° 90


RS-RP96W316X RGBW

消費電力:24x4W(96W)
入力電圧:DC24V
RGB W  4in1 DMX512
    3ch V+/V-/D+/D-
    (DMXデコーダー内蔵)
    コントローラー別売り

本体:Φ195/225x150mm
重量:5kg
照射角度10° 30° 45° 60° 90








設置例)
